50 N–5 kN |クラス0.5 精度 |引張、圧縮、曲げおよび剥離試験
ITM-LAB RS-8010A 単一カラム汎用試験機は、材料および小型部品の精密機械的試験用に設計されており、50 Nから5 kNまでの選択可能な容量を持ちます。
交流サーボモーターと精密ボールスクリューで駆動され、交換可能なグリップや治具を用いて引張、圧縮、曲げ、剥離、破れ、せん断試験に対応しています。
プラスチック、ゴム、薄膜、接着剤、ワイヤーやケーブル、繊維、その他の低力試験用途の研究開発や品質管理に適しています。
50 N–5 kN 容量 |クラス0.5 精度 |0.01–500 mm/min |ストローク650mm(650 mm
主な特徴
| 特徴 | 仕様 |
|---|---|
| 多重戦力容量 | 50 Nから5 kNの低力用途に対応 |
| クラス0.5 精度 | 精密な力の測定 |
| 制御テスト速度 | 0.01–500 mm/分 |
| サーボ駆動システム | 精密ボールスクリュー付きACサーボモーター |
| 交換可能な備具 | 引張、圧縮、曲げ、剥離、断裂、せん断 |
| コンピュータ制御テスト | テスト制御、データ記録、曲線および報告書 |
試験用途と治具
RS-8010Aは、交換可能なグリップと治具により、さまざまな試験方法に対応しています。構成は試料、予想される力、適用される試験基準に基づいて選択されます。
| 試験方法 | 典型的な用途 | 試合 |
|---|---|---|
| 引張 | プラスチック、ゴム、ワイヤー、フィルム、繊維 | テンサイルグリップ |
| 圧縮 | 小型部品および材料試料 | 圧縮プラテン |
| 曲げ | プラスチックおよび小型材料サンプル | 曲げ治具 |
| ピール | 粘着テープとフレキシブルラミネート | 90° / 180°のピールフィクチャ |
| ティア | ゴム、フィルム、テキスタイル | 用途特化グリップ |
| せん断 | 小型部品と接合材料 | 専用のせん断固定器具 |
非標準試料や特殊な試験要件に対応するカスタム治具も用意されています。
テストソフトウェア

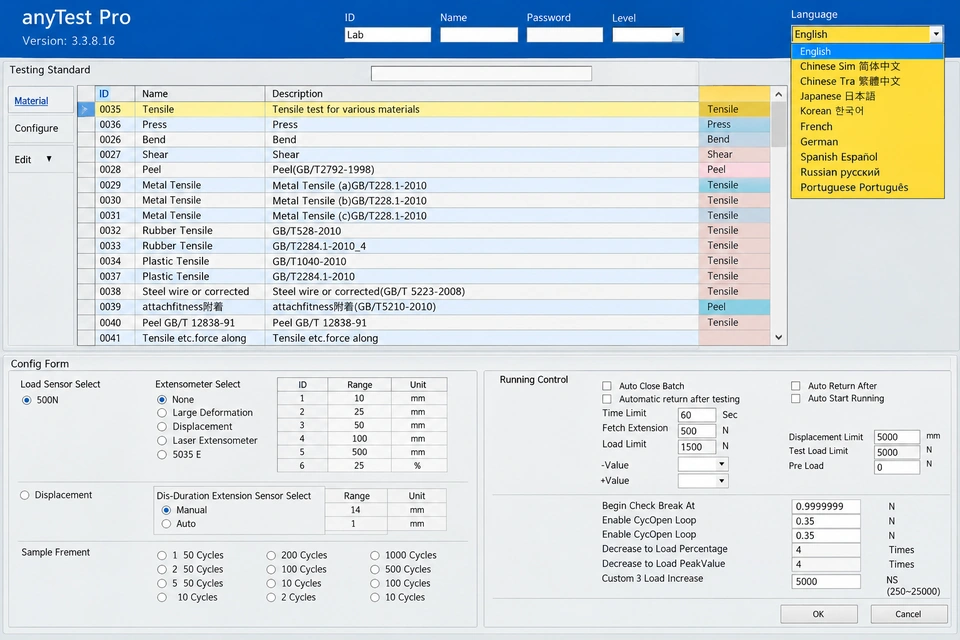

コンピューター制御のソフトウェアにより、オペレーターはテストパラメータの設定、テストの実施、測定データのレビューが可能です。
選択したソフトウェア構成に応じて、機能には以下が含まれます:
-
テストセットアップと機械制御
-
リアルタイム力-変位曲線
-
テストデータの記録と解析
-
結果の保存とレポート生成
技術仕様
| 容量オプション | 50 N / 100 N / 200 N / 500 N / 1 kN / 2 kN / 5 kN |
| 機器精度 | クラス 0.5 |
| ロード解像度 | 1/500,000 |
| テスト速度 | 0.01–500 mm/min |
| オプション速度 | 0.01–1000 mm/min |
| 速度精度 | ±0.5% |
| Displacement Resolution | 0.001 mm |
| 最大ストローク | 650 mm(グリップを除く) |
| オプションストローク | 1000 mm |
| 実効幅 | 130 mm |
| ドライブシステム | ACサーボモーター+精密ボールスクリュー |
| 伸縮計 | オプション |
| 寸法 | 500 × 600 × 1280 mm |
| オプション寸法 | 500 × 600 × 1580 mm |
| ウェイト | 約140 kg |
| 電源 | AC 220 V、5 A または指定 |
仕様は構成によって異なる場合があります。注文前に有効な試験スペースと必要な付属品を確認する。
試験方法と基準
RS-8010Aは、選択されたASTMおよびISOの機械試験方法に対応できるように構成可能です。
| プラスチック張力 | ASTM D638 / ISO 527 |
| ゴム張力 | ASTM D412 / ISO 37 |
| 粘着テープ剥が | しASTM D3330 |
| プラスチックの曲げ | ASTM D790 / ISO 178 |
適合性は、ロードセル、グリップ、試験速度、試料形状、適用される標準版を含む完全な試験構成に依存します。
応用産業
RS-8010Aは、さまざまな産業および実験室用途での低力機械的試験をサポートします。
| 産業 | 典型的な試験用途 |
|---|---|
| 電子機器とコネクタ | 端子の引き、コネクターの保持、小部品の力の試験 |
| ワイヤー&ケーブル | 引張強度、破壊力およびケーブル引張試験 |
| プラスチックとゴム | 引張、圧縮、曲げ、破れ試験 |
| パッケージングとフィルム | フィルム引張、剥離およびシール強度試験 |
| 接着剤とテープ | 90°/180°剥離および接着剤試験 |
| 織物・不織布 | 生地の引張力、糸の断裂力、破れの試験 |
RS-8010Aの設定および見積もりを依頼してください
検体の詳細、必要な試験方法、予想される力の範囲および適用される基準をお送りください。
当社のエンジニアは適切な荷重容量、治具、機械構成を提案できます。
利用可能な戦力容量は?
RS-8010Aは、予想される試験部隊に応じて50 Nから5 kNまでの選択可能な能力を提供します。
1台の機械で異なるテストを行うことはできますか?
はい。適切な治具を交換することで、引張、圧縮、曲げ、ピールなどのサポート試験を行うことができます。
薄膜や細いワイヤーのテストはできますか?
はい、適切な低力のロードセルと標本に合わせてグリップ
を装着します。ITM-LABはカスタム器具を提供できますか?
はい。治具は試料の寸法、荷重方向、試験要件に応じてカスタマイズ可能です。
