制御温度条件下での精密機械的試験
ITM-LAB RS-8000GDWシリーズは、精密交流サーボ駆動のユニバーサル試験機と、制御された温度条件下で材料の機械的特性を評価するための統合環境チャンバーを組み合わせています。
引張、圧縮、曲げ、剥離、せん断、断裂試験向けに設計されたこのシステムは、技術者が高温や氷点下の温度が材料の強度、変形、破壊挙動にどのように影響するかを調べることを可能にします。金属、プラスチック、ゴム、複合材料、電子材料に関する材料研究、製品開発、品質管理に適しています。
標準的なRS-8000GDW構成は、–40°Cから+150°Cまでの温度範囲を提供し、専門的な試験要件を満たすための追加の温度構成も用意されています。
主なパフォーマンスのハイライト
| 温度範囲 | ロードセル容量 | 精度クラス | フォース・レゾリューション |
|---|---|---|---|
| –40°Cから+150°C(標準) | 500 N–50 kN | クラス0.5 | 1/500,000 |
< span class="mce-nbsp-wrap" contenteditable="false">
室温を超えた機械的試験
材料の強度、剛性、伸縮は高温や氷点下で大きく変化するため、実際の材料性能を評価するために温度制御試験が不可欠です。

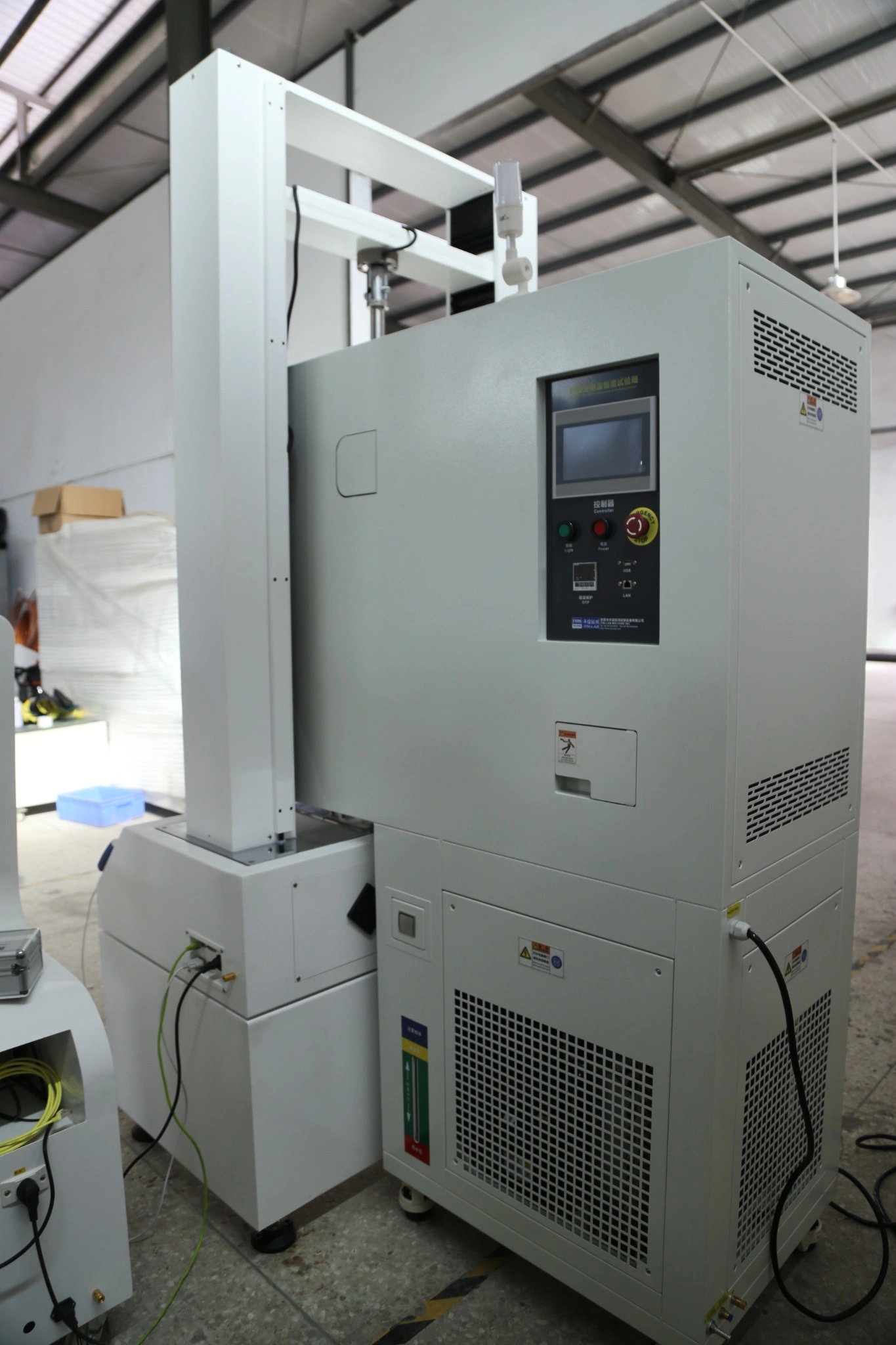

RS-8000GDWは機械的荷重と統合環境チャンバーを組み合わせており、エンジニアは試験条件下で温度依存の材料挙動を個別のシステム間で試験片を移動させることなく評価できるようにします。
特徴とシステム設計
精密機械的荷重および力測定
RS-8000GDWは、制御された機械的試験のためにACサーボ駆動と精密ボールスクリュートランスミッションを組み合わせています。クラス0.5の精度、指示力精度の±0.25%、1/500,000の力分解能を持ち、500Nから50kNまでの選定可能な荷重容量を備えています。
標準的な試験速度は0.001〜500 mm/minで、1〜1000 mm/minの代替構成もあります。交換可能なグリップと治具は、引張、圧縮、曲げ、剥離、せん断、破損試験をサポートします。

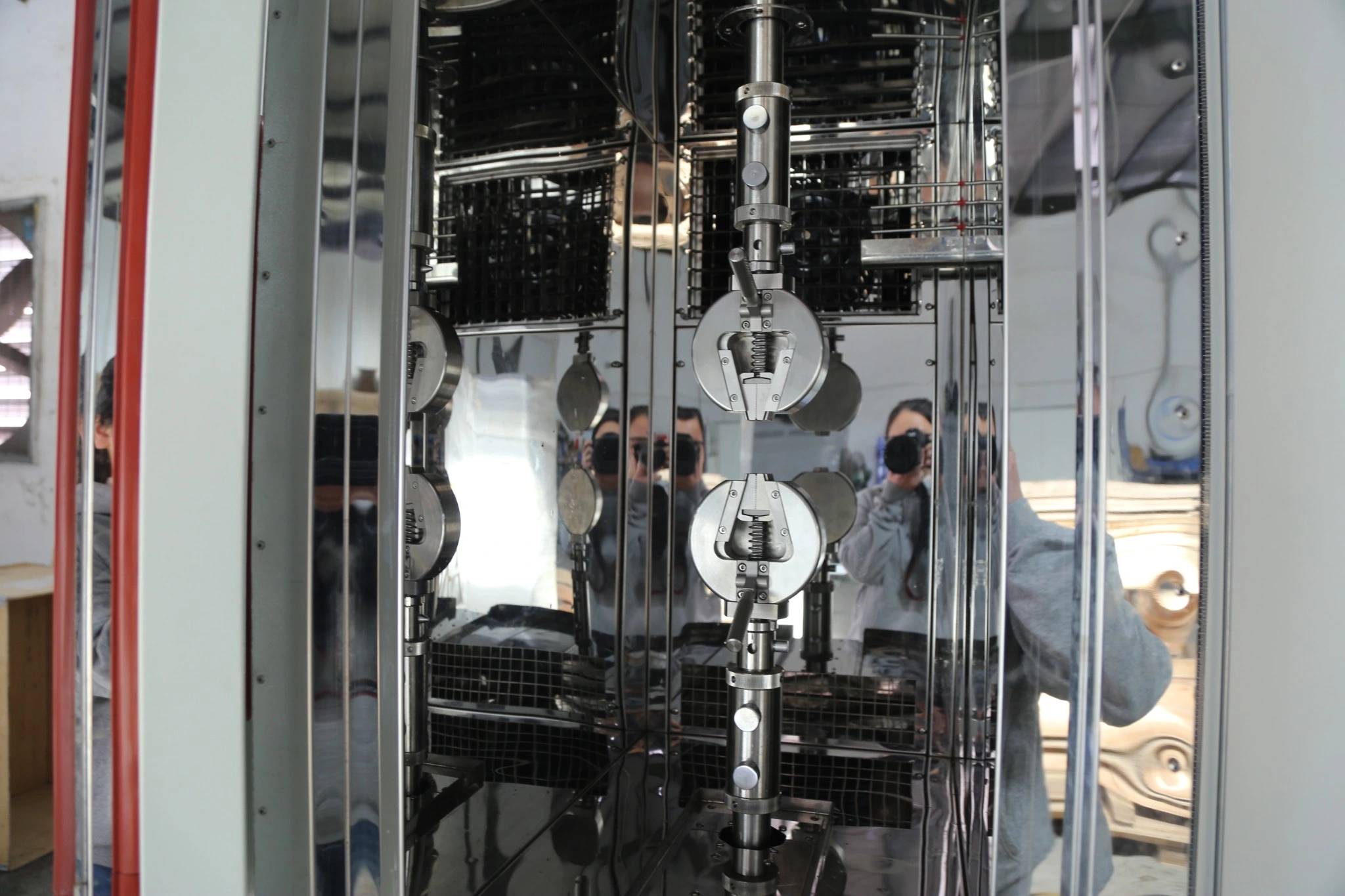

統合環境チャンバーと温度制御
統合チャンバーはPID自動調整とSSR制御を採用し、±2°Cの温度制御精度と0.1°Cの分解能を提供します。強制空気循環は試験中の温度分布を支援します。
SUS304ステンレス製の内部、180×220mmの二層真空観察窓、W300×D350×H600mm標準内室が制御された試験環境を提供します。チャンバーの寸法は、異なる試料や治具に合わせてカスタマイズ可能です。
温度適合試験構成
RS-8000GDWは、試料要件や試験条件に応じて選択された用途特化グリップ、治具、伸長計をサポートします。試料の調整および温度検証は、信頼性の高い結果を保証するために適用される試験方法に従うべきであり、チャンバーの設定値や実際の試料温度は異なる場合があります。
テストアプリケーション
RS-8000GDWは、試料の形状、試験温度、予想負荷、適用基準に合わせて構成された様々な材料の温度制御機械試験をサポートします。
| 素材 | 典型的な試験用途 |
|---|---|
| 金属とすべてのもの | 引張強度、降伏強度、伸長、高温・低温引張試験 |
| プラスチックとポリマー | 引張、圧縮、曲げ試験;温度依存の強度と変形 |
| ゴム&エラストマー | 引張強度、伸縮、破れ耐性、低温機械的性能 |
| 複合材料 | 指定された温度条件下での引張、圧縮、曲げ試験 |
| 電子・電気材料 | 接着剥離試験、柔軟なPCB材料、ワイヤーおよびケーブル材料、ポリマー部品 |
自動車用途では、特定の温度条件下でポリマー、ゴム、その他の部品材料の機械的性能を調査するために使用できます。航空宇宙および産業材料の研究において、温度依存的な強度や変形挙動の評価を支援します。
大学、研究機関、第三者試験機関も、異なる材料や機械的試験方法に応じてシステムを構成できます。
適用される試験基準
RS-8000GDWは、適用されるASTM、ISO、GB、および顧客固有の手順に従って機械的試験をサポートするように設定可能です。
関連する試験方法には以下が含まれます:
| 標準 | 試験方法 |
|---|---|
| ASTM E8/E8M | 金属材料の引張試験 |
| ASTM E21 | 金属材料の高温張力試験 |
| ISO 6892-1 | 金属材料 — 室温での引張試験 |
| ISO 6892-2 | 金属材料 — 高温での引張試験 |
| ISO 6892-3 | 金属材料 — 低温引張試験 |
| ASTM D638 | プラスチックの引張特性 |
| ISO 527シリーズ | プラスチックおよび複合材料の引張特性 |
| ASTM D412 | 加硫ゴムおよび熱可塑性エラストマーの引張特性 |
| ASTM D790 | プラスチックの曲げ特性 |
| ISO 178 | プラスチックの曲げ特性の決定 |
各試験方法の適合性は、選択した機械の構成、温度範囲、グリップ、伸長計、試料の要件によって異なります。標準適用性は必要な版およびテスト手順に対して確認されるべき
温度構成とモデル選択
RS-8000GDWシリーズは、高温、低温、複合熱試験のためのさまざまな温度構成を提供します。
標準のRS-8000GDWモデルは、–40°Cから+150°Cまで動作します。他にも、長時間の低温または高温条件を必要とする用途向けのモデルがあります。
| モデル | 温度範囲 | 構成 |
|---|---|---|
| RS-8000-GW | 環境温度は+250°Cまで | 高温 |
| RS-8000-DW | 周囲温度から-40°C | 低温 |
| RS-8000-CDW | 周囲温度から-70°Cまで | 延長低温 |
| RS-8000-GDW | –40°Cから+150°C | 標準高温・低温 |
| RS-8000-CGDW | –70°Cから+200°C | 高温・低温の延長 |
エンジニアリング評価を条件にカスタマイズされた温度構成が利用可能です。-70°Cおよび+250°Cの拡張温度要件は、注文前に特定のシステム構成として確認する必要があります。
モデル選択は、目標温度範囲だけでなく、試料の寸法、必要な試験力、グリップ配置、ひずみ測定方法も考慮すべきです。
技術仕様
機械試験システム
| パラメータ | 仕様 |
|---|---|
| モデルシリーズ | RS-8000-GW / DW / CDW / GDW / CGDW |
| テストの種類 | 引張、圧縮、曲げ、剥離、せん断、断裂 |
| 精度クラス | クラス0.5 |
| ロードセル容量 | 500 N、1 kN、2 kN、5 kN、10 kN、20 kN、50 kN |
| フォース精度 | 表示価値の±0.25% |
| フォース・レゾリューション | 1/500,000 |
| クロスヘッドスピード | 0.001–500 mm/min(オプション:1–1000 mm/min) |
| ストローク(グリップを除く) | 300–500mm(カスタマイズ可能) |
| 有効試験幅 | チャンバー構成による |
| 変位分解能 | 0.01mm |
| 駆動システム | 交流サーボモーター |
| 支援部隊 | N、kN、gf、kgf、lbf |
環境会議所
| パラメータ | 仕様 |
|---|---|
| チャンバーサイズ | W300 × D350 × H600 mm(カスタマイズ可能) |
| 温度範囲 | 選定モデルによると |
| 温度制御精度 | ±2°C |
| 温度分解能 | 0.1°C |
| 温度コントローラー | PIDオートチューニング+SSR制御 |
| 空気循環システム | マルチウイングファン付き90Wモーター |
| 暖房システム | ステンレス製フィン付きヒーター(1000W×2) |
| 冷蔵システム | 環境に優しい冷媒(低温モデル) |
| チャンバー素材 | SUS304 ミラーステンレススチール |
| 外観素材 | 粉末被覆冷間圧延鋼 |
| 観察窓 | 二層真空ガラス(180 × 220 mm) |
| 電源供給 | AC220V、50/60Hz(モデル依存) |
技術仕様は、明記された製品構成に基づいています。注文前にカスタマイズされた要件や最終仕様を確認する必要があります。
テストソフトウェアとデータ分析
RS-8000GDWは、テスト制御、リアルタイムデータ取得、解析、レポート生成のためのプロフェッショナルなテストソフトウェアを搭載しています。
このソフトウェアは力-変位、応力-ひずみ、力-時間、変位-時間曲線をサポートし、エンジニアが試験過程全体を通じて機械的挙動を検証できるようにします。
選択した試験方法や測定構成に応じて、引張強度、降伏強度、ヤング率、伸長、最大力、平均値、統計解析の計算を提供します。
検査報告書は、実験室での文書化、結果比較、品質管理のためにExcelやPDF形式でエクスポート可能です。ひずみ依存の計算には、適切な測定構成が必要であり、該当する場合は適切な伸長計も含まれます。
グリップ、器具およびオプションアクセサリー
温度制御機械試験システムの性能は、その荷重部品、試料治具、測定アクセサリーの互換性に依存します。
ITM-LABは、材料特性、試料形状、必要な温度条件、適用可能な試験方法に対応するためのさまざまなアクセサリー構成を提供しています。
| 張力グリップ | 空気圧グリップ、手動ウェッジグリップ、高温グリップ、低温グリップ |
| 標本グリップ | フィルムグリップ、ラバーグリップ、ワイヤーグリップ、平らな標本グリップ、丸型標本グリップ |
| 圧縮器具 | 圧縮プラテン |
| ベンディングフィクスチャー | 三点曲げ器具、四点器具 | 器具
| >追加器具 | ピールテストフィクスチャー、シアフィクスチャー、カスタムフィクスチャー |
| エクステンソメーター | 高温、低温、接触型およびビデオ伸長計 |
| オプション構成 | 安全エンクロージャー、バーコードスキャナー、追加のロードセル、カスタマイズされた環境チャンバー、カスタマイズされたソフトウェア機能 |
適切なアクセサリーは、試験方法、試料の寸法、予想される力、動作温度に基づいて選択すべきです。カスタム治具は専門的なテスト要件に応じて評価可能です。
適切なテストシステムの設定
高温・低温のユニバーサル試験機を選ぶには、機械的負荷システム、環境チャンバー、試料付属品を一体的に考慮する必要があります。
必要な温度範囲が環境構成を決定し、期待される作業力や試料形状がロードセルや備具の選択に影響を与えます。直接ひずみ測定を必要とする試験には、互換性のある伸長計が必要になる場合もあります。
システムを選ぶ前に、以下の情報を確認してください。
| 選択因子 | 必要な情報 |
|---|---|
| 試験材料 | 金属、プラスチック、ゴム、複合材料、またはその他の |
| 試験方法 | 引張、圧縮、曲げ、剥離、せん断または断裂 |
| 適用される基準 | ASTM、ISO、GB、または顧客固有の手順 |
| 温度要件 | 最低および最高試験温度 |
| 期待されたテストフォース | 作業力と最大期待荷重 |
| 試料寸法 | 長さ、幅、厚さ、ゲージの長さ |
| グリップ要件 | 試料の種類と必要な治具 |
| ひずみ測定 | 伸縮計の要件 |
| チャンバー構成 | 内部作業空間と試料調整 |
標準構成以外の用途においては、ITM-LABはカスタマイズされたチャンバー寸法、グリップ、治具、その他のシステム要件を評価できます。
..webp)

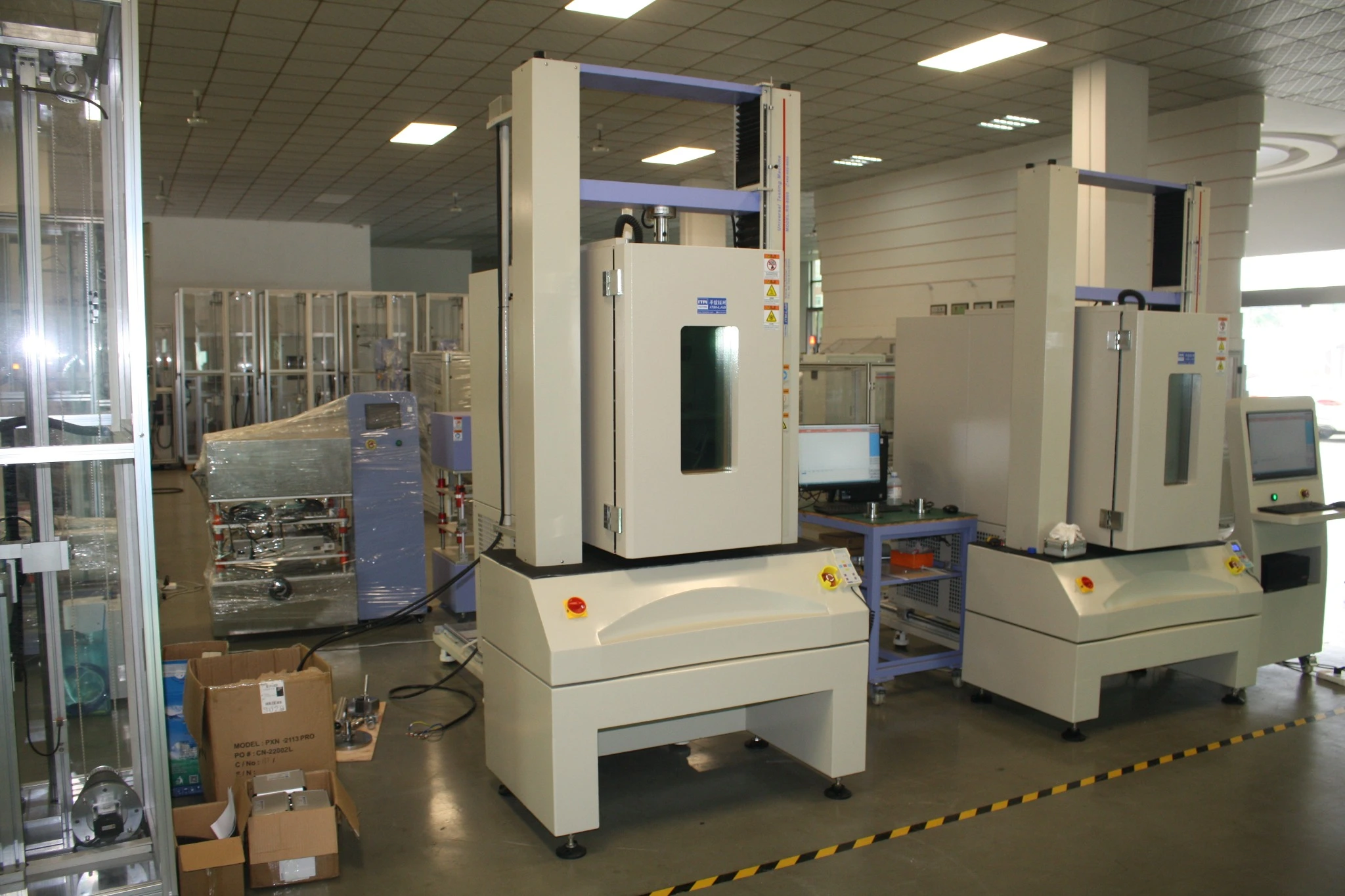

ITM-LAB製造・エンジニアリングサポート
アプリケーション向けに設定された試験機器
28年にわたる製造経験を持つITM-LABは、産業メーカー、研究機関、品質管理機関向けに機械試験装置およびカスタマイズされた実験室試験ソリューションを提供しています。
当社のチームは、用途に応じた機器の選定、カスタマイズされたグリップや治具、環境チャンバーの構成、技術相談、機器設置、オペレータートレーニングなどでお客様をサポートします。
また、多言語ユーザーインターフェースオプションやアフターサービス技術サポートも提供されており、異なる市場の顧客をサポートします。
構成および見積もりのリクエスト
何を検査する必要があるか教えてください。
材料試験プロジェクト用の高温・低温のユニバーサルテストマシンをお探しですか?
試料の詳細、目標温度、予想される試験力、適用される標準をITM-LABと共有してください。当社のエンジニアリングおよび営業チームが、お客様のアプリケーションに適したシステム構成の評価をお手伝いします。
推奨RFQ情報
-
材料/試料の種類
-
必須試験方法
-
適用される試験基準
-
最低および最高試験温度
-
期待最大力
-
試料寸法
-
必要なグリップまたは伸縮計
-
目的地
Request a Configuration & Quoteation
関連製品
引張、圧縮、曲げ用途向けの汎用試験システム。
高温・低温の制御試験のための環境チャンバー。
RS-8000GDWの標準温度範囲はどのくらいですか?
標準のRS-8000GDW構成は、–40°Cから+150°Cまで動作します。シリーズ内の他のモデルは、工学的評価を経て異なる高温・低温構成を提供し、カスタマイズされた解決策も提供されています。
この機械は–70°Cで引張試験を行うことができますか?
はい。適切な拡張低温モデルを選定し、–70°Cまでの試験に用いられます。環境チャンバー、グリップ、測定アクセサリーは、必要な試験条件に適合している必要があります。
最大検査能力はどのくらいですか?
RS-8000GDWシリーズは500Nから50kNまでのロードセル容量を提供します。適切な能力は、予想される労働力や測定要件に基づいて選ばれるべきです。
機械は異なる材料をテストできますか?
はい。適切なグリップ、治具、測定アクセサリーを装備した場合、金属、プラスチック、ゴム、複合材料、電子材料の機械的試験をサポートします。
環境チャンバーはカスタマイズできますか?
はい。チャンバーの寸法や構成は、試料サイズ、治具要件、目標温度条件に応じてカスタマイズ可能です。最終的な構成は工学的確認の対象となります。
見積もりにはどのような情報が必要ですか?
試験材料、適用される規格、必要な温度範囲、試料寸法、予想される最大力および推奨試験方法をご提供ください。適切な構成を評価する際には、試料図や既存の試験手順も役立ちます。
