408 L テスト容量 | −40°C / −70°C オプション |プログラム可能な環境試験
ITM-LAB GDJS-408Lは、電子部品、自動車部品、工業材料が制御された環境条件にどのように反応するかを評価するための408Lの温度・湿度試験チャンバーです。
最低温度は−40°Cまたは−70°Cで提供されており、高温・低温曝露、定常湿熱、プログラムされた環境サイクルをサポートします。タッチスクリーンコントローラーはテストプログラミング、温度・湿度の監視、データ記録を提供します。
温度範囲
だけでなく、テスト自体を中心に作られています
温度・湿度チャンバーは、設定値に達する以上の効果が必要です。試料は作業空間内に快適に収まり、空気がその周囲を循環し、プログラムされた条件がチャンバーの動作範囲内に収まらなければなりません。
GDJS-408Lは、より大きなウォークインシステムに移行せずに中規模の環境試験スペースを必要とする実験室向けに設計されています。408リットルの容量は、さまざまな部品やアセンブリを収容でき、試料の位置付けや支持用の治具のスペースも備えています。
構成は2種類あり、GDJS-408L-Bは−40°Cから+150°Cまで、GDJS-408L-Cは−70°Cから+150°Cまで定格されています。どちらも温度と湿度の制御を提供し、湿度の動作は指定された温度-湿度の範囲内に制限されます。
IEC 60068試験手順を使用する実験室では、B版とC版の選択は、必要な低温条件から始め、その後試料のサイズ、負荷、試験時間を決定すべきです。
一目で
| 仕様 | GDJS-408L |
|---|---|
| テストボリューム | 408L |
| 低温オプション | −40°Cまたは−70°C |
| 最高気温 | +150°C |
| 温度変動 | ±0.5°C |
| 湿度範囲 | 作動範囲内で20〜98%のRH |
| コントローラー | プログラム可能なタッチスクリーン |
| データエクスポート | USB / CSV |
| 電源供給 | 交流380V、7.5kW |
A 408 L の実物試験試料用ワークスペース
GDJS-408Lは、600×800×850mmの内部作業スペースを提供し、試験試験料、治具、サンプルラック、電気接続を収容できるよう設計されています。試験装置を計画する際には、特に複数の試料や電動式電子アセンブリを試験する際には、空気循環のための十分なクリアランスを保つ必要があります。
チャンバーを選ぶ前に、試料の全寸法、総荷重、運転中に発生する熱を考慮してください。公表されているチャンバー性能は無負荷条件下に基づいているため、実際の負荷下での温度および湿度性能は意図された試験セットアップに従ってレビューされるべきです。
温度および湿度性能
GDJS-408Lは、実験室環境試験のための温度・湿度の制御された曝露を提供します。しかし、温度範囲と湿度の範囲は、任意の設定値で組み合わせられる独立した2つの制限として解釈すべきではありません。
チャンバーの湿度能力は温度-湿度の動作範囲によって定義されます。例えば、技術仕様では20°C/98%RH、60°C/20%RH、85°C/85%RHなどの動作点が特定されています。
湿気熱テストを計画する際は、温度と湿度のプロファイルがサポートされる作業範囲内にあることを確認してください。
技術仕様
| パラメータ | 仕様 |
|---|---|
| モデル | GDJS-408L-B / GDJS-408L-C |
| 有効ボリューム | 408L |
| 内部寸法 | 600 × 800 × 850 mm |
| 外部寸法 | 800×1700×2020mm |
| 温度範囲 — B | −40°Cから+150°C |
| 温度範囲 — C | −70°Cから+150°C |
| 温度変動 | ±0.5°C |
| 温度均一性 | ≤2.0°C |
| 温度偏差 | ≤±1°C |
| 湿度範囲 | 20〜98% RH |
| 湿度 | 変動±1% RH |
| 湿度偏差 | ±3% RH |
| 平均加熱速度 | ≥3°C/分 |
| 平均冷却速度 | ≥1°C/min |
| 暖房/冷房のオーバーシュート | ≤2°C |
| 騒音レベル | ≤70 dB(A) |
| 電源供給 | 交流380V |
| 定格パワー | 7.5 kW |
| おおよその重さ | 400 kg |
プログラム可能なテストとデータ記録
GDJS-408Lは7インチのTFTタッチスクリーンコントローラーを搭載し、固定設定点操作と多段階の温度・湿度テストプログラムに対応しています。オペレーターは再現可能な環境プロファイルを設定し、試験条件をリアルタイムで監視し、過去の温度・湿度曲線をレビューできます。
テストのドキュメントや解析のために、記録されたデータは標準のUSBインターフェースを通じてCSV形式でエクスポートできます。統合要件に応じてオプションのRS-232およびイーサネット通信インターフェースが利用可能であり、スケジュールされた起動および故障表示機能は、通常の実験室操作をサポートします。

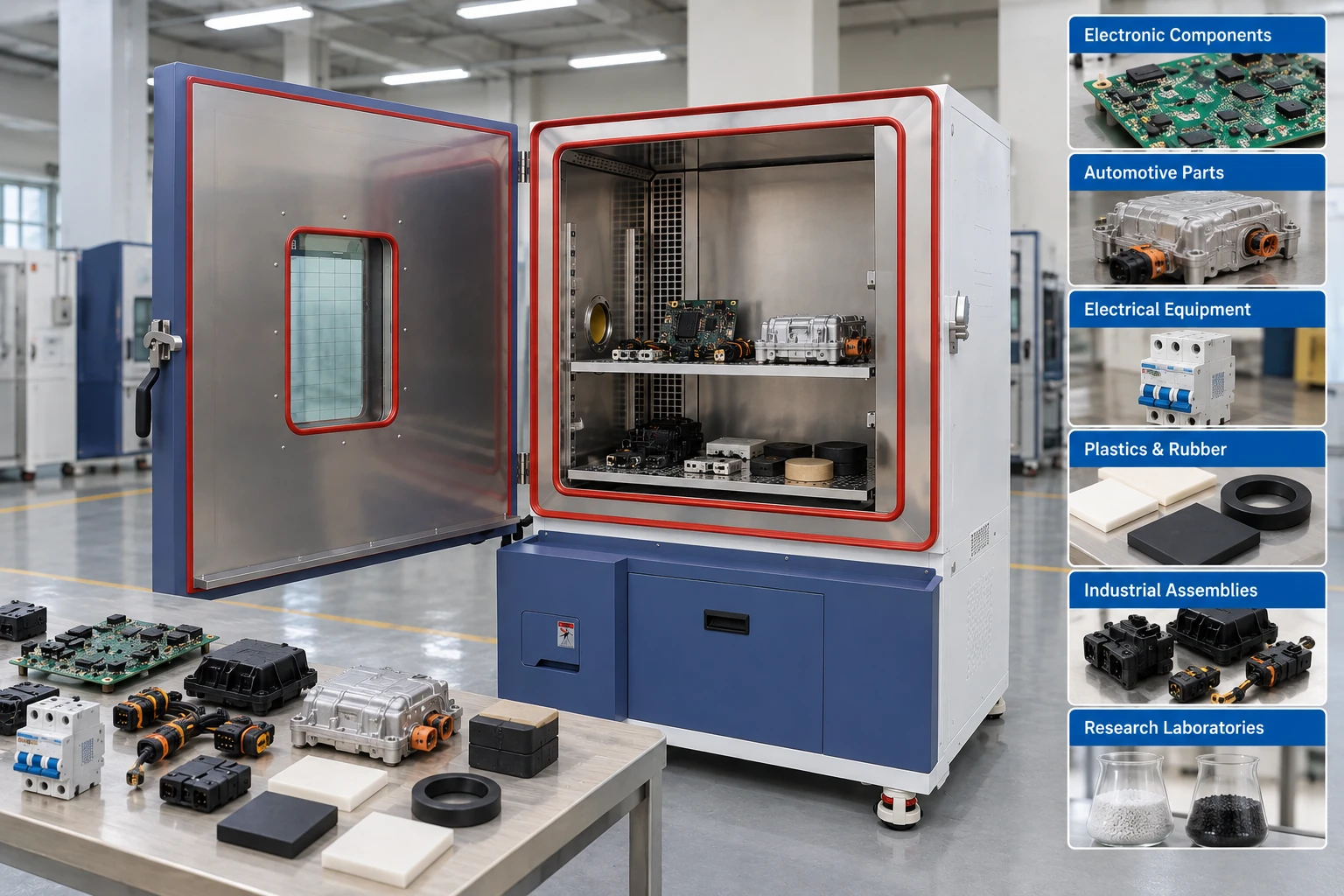

典型的な試験用途
GDJS-408Lは、温度や湿度の制御が必要な場合、製品開発、品質管理、環境信頼性評価に適しています。
| 応用 | エンジニアが評価するもの |
|---|---|
| 電子部品 | 高温・低温曝露や湿度にさらされた後の機能的安定性 |
| 自動車部品 | 電子モジュール、コネクターおよびアセンブリの環境抵抗 |
| 電気機器 | 湿気による断熱劣化と熱性能 |
| プラスチックとゴム | 制御された環境調整後の材料変化 |
| 産業組立 | プログラムされた温度サイクル後の製品性能 |
| 研究所 | 再現可能な標本調整と環境曝露 |
関連する環境試験基準
チャンバーは、必要なプロファイルおよび機器構成に応じて、以下のIEC 60068手順で使用される環境条件を提供できます。
| 標準 | 試験手順 |
|---|---|
| IEC 60068-2-1 | 寒い |
| IEC 60068-2-2 | ドライヒート |
| IEC 60068-2-30 | 湿熱、サイクリック |
| IEC 60068-2-78 | 湿熱、定常状態 |
試験前に適用される標準版、曝露時間、試料配置および受け入れ基準を確立しておくべきです。
チャンバーの構造と実用的特徴
GDJS-408LはSUS304ステンレス製の内装、粉末コーティングされた鋼製外装、断熱キャビネット、シリコーンドアシールを備え、信頼性の高い日常的な実験室操作を実現しています。電気加熱付きの3層観察窓は霜や結露の軽減に役立ち、統合LED照明により試験中の試料を監視できます。
チャンバーには2つのサンプルラックと、外部機器へのケーブル配線用の左側テストポートが付属しており、仕様書には50mmおよび100mmのポートオプションが記載されています。オプションのグローブポートや通信インターフェースは、特定の試験要件に応じて設定可能です。
機器保護
GDJS-408Lには、異常な温度条件、コンプレッサーの動作、循環ファン、電気的故障に対する保護機能が含まれています。
独立した試料過熱保護装置も技術仕様書に記載されています。
これらの保護は標本特有の安全性評価に代わるものではありません。試験される材料やチャンバー内の電気負荷は、運転前に必ず確認しなければなりません。
設置要件 | 納品前に実験室スペースを確認する
GDJS-408Lは適切な電源と十分なクリアランスを必要とし、換気および保守のために必要です。
| アイテム | 要件 |
|---|---|
| 周囲の動作温度 | +5°Cから+35°C |
| 大気相対湿度 | ≤85% RH |
| 大気圧 | 80–106 kPa |
| 電気供給 | 交流380V、7.5kW |
| 頻度 | 50 Hz ±0.5 Hz;60 Hz対応 |
| サイドおよびリアクリアランス | 600mm |
| 設置環境 | 強い振動、過剰なホコリ、強い電磁干渉から解放 | された
装置は、特に承認された構成なしに可燃性、爆発性、揮発性または腐食性物質の試験や保管に使用してはなりません。
国際注文の場合は、発送前に利用可能な電源、アクセスルート、最終設置の手配を確認してください。
ITM-LAB製
ITM-LABは、産業実験室、製品開発チーム、品質管理アプリケーション向けの環境試験機器を製造しています。
GDJS-408Lは、試料サイズ、温度・湿度プロファイル、試験時間、外部接続要件など、顧客の実際の試験要件と比較して比較することができます。
標準的な構成が適さない場合は、エンジニアリングチームが見積もり前に利用可能な機器の選択肢を評価できます。
GDJS-408Lの構成および見積もりをリクエストしてください
何を検査する必要があるか教えてください。適切なチャンバー構成の選択をお手伝いします。
試料の詳細、環境試験プロファイル、設置要件をITM-LABと共有してください。当社のチームが申請書を審査し、適切な機器構成と見積もりを作成します。
−40°Cのバージョンを選ぶべきか、それとも−70°Cのバージョンを選ぶべきでしょうか?
まずはテスト手順で要求される最低温度から始めましょう。GDJS-408L-Bは−40°Cから+150°Cまでをカバーし、GDJS-408L-Cは下限を−70°Cまで拡張します。用途が要求しない限り、低温設定を選択する必要はありません。
チャンバーは85°C/85%相對湿度を維持できますか?
メーカーの技術仕様では、動作点として85°C/85% RHと記載されています。申請を確定する前に、試験期間、試料の投入量、その他の要件をすべて確認する必要があります。
複数の標本を同時に検査することは可能ですか?
はい、複合試料配置がチャンバーに合い、十分な空気循環が確保されている場合に限ります。荷重は実際の環境性能に影響を与えるため、試験の配置は選定時に考慮すべきです。
テストデータはエクスポートできますか?
はい。指定されたコントローラは、温度および湿度曲線の記録およびCSV形式での過去データのエクスポートをサポートします。
見積もりにはどんな情報が必要ですか?
最も有用な詳細はDUTの寸法と重量、必要な温度・湿度条件、試験規格、曝露時間、電源、特殊な備品や接続部です。
