商品名

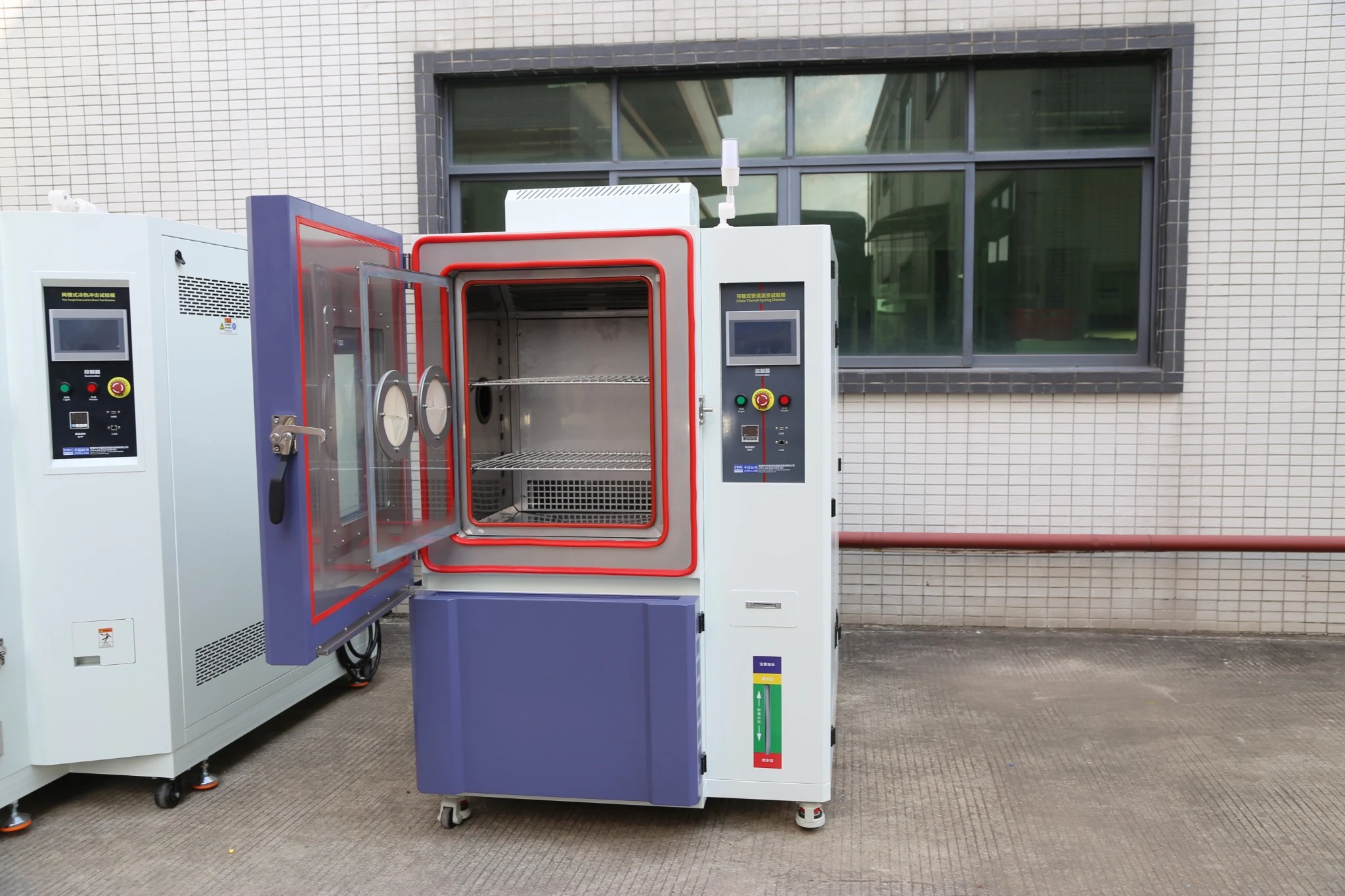

急速温度試験室-水冷

モデル

KTB-225L (無負荷 12 °C/分)

有効量

225リットル

チャンバー内 サイズ

幅 500mm×高さ750mm×奥行 600mm

外部チャンバー サイズ

W1000mm×H1650mm×D1200mm(実寸によります)

パフォーマンス

温度範囲

-55 °Cから+ 125 °C

RAMP温度範囲

-55 °Cから+125 °C

温度変動

 ± 0.5 °C

温度偏差

≤± 1.5 °C

温度均一性

≤ 2.0 °C ( -55~+125 °C 範囲);

RAMP温度

変化率

線形、 1 2 °C /min以内で調整可能(無負荷)

温度 、熱

そして コールド オーバーシュート

≤5°C

最大荷重

各層は20KG の負荷 で、合計2つの層があります。

負荷

何一つ

雑音

≤ 75dB (Aのサウンドレベル)

テストを受ける
スタンダーズ

IEC60068-2-14:2009) 環境試験パート2:試験N温度変動

(IEC60068-2-1:2007)低温試験方法。

(2007年IEC60068月2日2月2日)高温試験方法。

構造と材料

アウター チャンバー

両面スプレーコーティング亜鉛メッキカラー鋼板。

イン ナーチャンバー

SUS304#ステンレス鋼板。

断熱層

硬質ポリウレタンフォーム+超極細の環境にやさしいガラス繊維綿

戸

シングルドア タイプ

観察窓

シングルドアには、発熱性と耐汗性に優れた大型の3層真空ガラス観察窓(30×40CM)が装備されています。ドアフレームには電気加熱(自動調整)防霜・結露防止装置が装備されており、観察窓からいつでもボックス内の試験サンプルの試験状況をはっきりと観察できます。

印章

オリジナルの輸入シリコーンシーリングストリップ

圧力バランスポート

1/2インチ排水共有タイプ

ランプ

展望窓には9Wの省エネランプがセットされています。

給気温度測定システム

エア供給

高い均一性の上部空気出口と下部空気リターン

循環モーター

2台湾TECO1HPモーター

風車

マルチブレード遠心循環ファン、高温および低温耐性アルミニウム合金ブレード

センサー

アメリカのPT100プラチナ抵抗温度センサー

チャンバーr冷凍システム

コンプレッサー

ドイツ製半密閉型コンプレッサー2台

冷媒

非フッ素系環境配慮型冷媒

(デュポン、アメリカ)HFC R404A/R23

コンデンサー

シェル&チューブ式ウォーターコンデンサー

蒸発 器

親水性メンブレンを用いた高効率多段フィンエバポレーター(肥厚フィンタイプ)

オイルセパレーター

エマーソン

膨張弁

Danfossサーモスタット膨張弁

ソレノイドバルブ

Danfoss, デンマーク

サイトグラス

Danfoss, デンマーク

その他のアクセサリー

すべて国際ブランドの高品質な製品です

システムの特徴

1. (BTHC)バランスの取れた温度と湿度の制御モードを採用し、 さまざまな作業条件に応じて冷凍システムの流れを自動的に切り替え、一定のセクションで冗長システムを遮断して、省エネ運転と冷却制御を実現します。
2.多段式蒸発器の組み合わせは、より均一で効率的な冷却交換効率と冷却出力を得ることができます。
3.流量制御は、一致する熱膨張弁によって自動的に調整されます

空冷チラー: JLSF-10HP

温度制御範囲

5°C〜 35°C

公称冷却能力

27500 Kcal / h、 31 KW

合計入力電力

8.83 キロワット

電源

3-PH, 380V, 50Hz

コントロールラー

キーとLCDディスプレイ、 自動制御

サイズと重量

1450 × 720 × 1520mm 、 280キログラム

冷媒 (R22)

C制御モード: キャピラリーチューブ

コンプレッサー*2

10 HP - 完全密閉型スクロールタイプ、3.75 * 2 KW

蒸発 器

水タンク銅コイル

140L の容量

5.2 m³/h 流量

C密度

親水性アルミホイルスリーブめねじ銅パイプ、 9.52 mm

冷却ファン(2 セット)

直径:450mm

パワー: 0.29 * 2 KW

空気量:11160 m³ / h

送水ポンプ

電源:0.75 KW

ウォーターリフト: 22 メートル

流量:12 m³ / h

銅管

高効率銅管 、1.2mm

冷媒冷却モード

空冷式

コールドソース :エア

冷水パイプライン

304ステンレス鋼アウターワイヤー

DN25 スカッパー

DN40 冷水出口

DN15 水道水出口

DN40 冷水入口

DN25 オーバーフロー

暖房システム

ヒーター

裸線ニッケルクロム合金電気ヒーター

制御方法

SSRソリッドステートリレーによる高精度の非接触スイッチ制御。

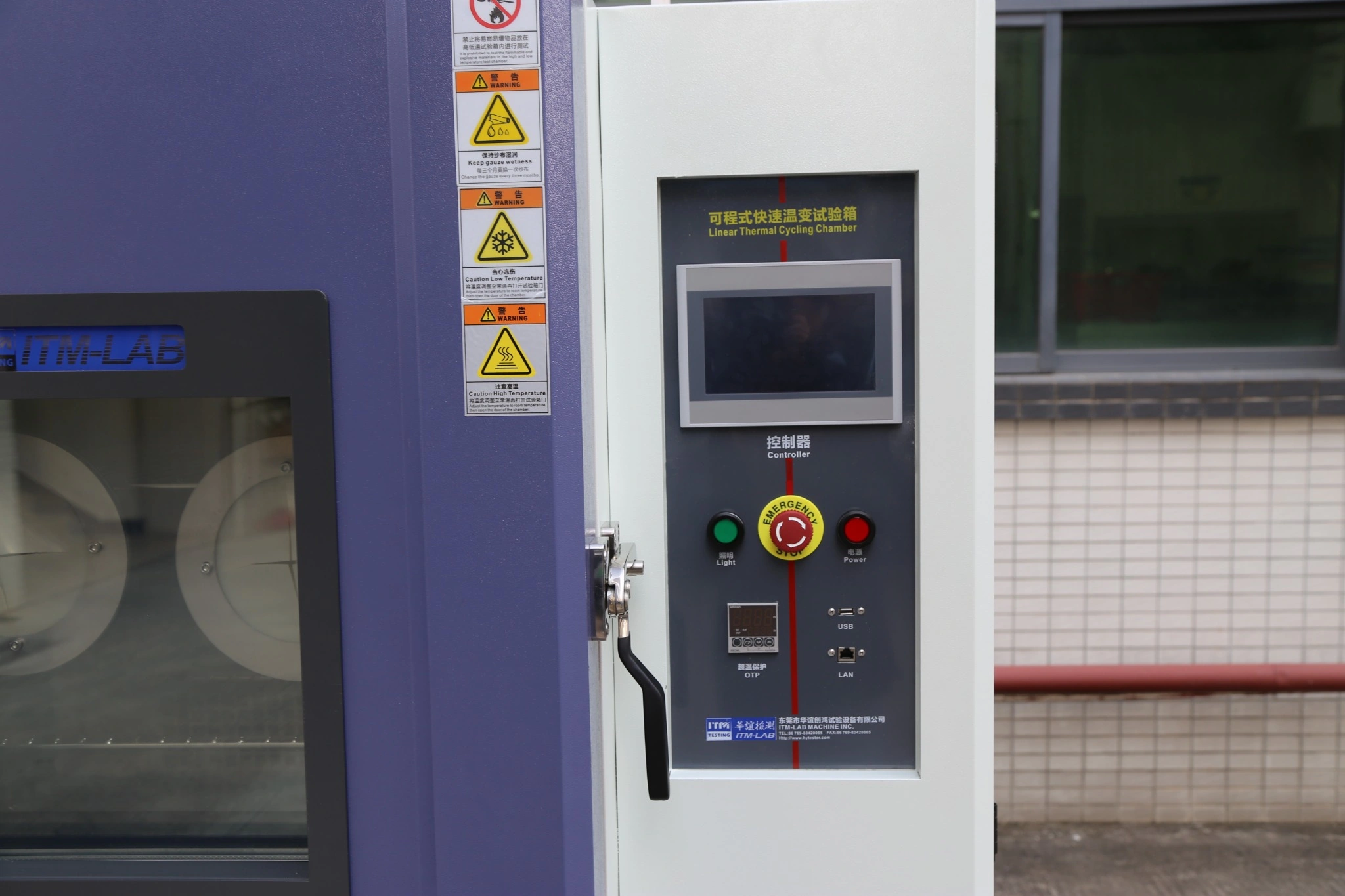

コントローラーと制御回路 — 高精度抵抗膜方式タッチスクリーン、Visonicom THシリーズ

制御方法

高精度抵抗膜方式タッチスクリーン

見せる

7インチTFTトゥルーカラーLCDディスプレイ。(解像度800 * 480)

インプット

入力の2つのグループ、乾湿球PT100と湿度トランスミッタ、熱電対T、K、Eなどをサポートします。

精度

0.1高精度サンプリング

システム容量

100グループ×1000セグメント(各999回サイクル可能)、各プログラムグループに必要なセグメント数を任意に分割し、各プログラムグループを自由にリンク可能(最大20ステップ)

動作モード

固定値(スロープ)/プログラム動作モード。

出力方法

PID + LCR自動順方向および逆方向双方向同期出力。

ソフトウェア機能

1.温度曲線。
ペーパーレス記録:組み込みの記録プログラム、コントローラーの内部メモリは24時間操作を300日間保存できます。温度と湿度の曲線ファイルを簡単かつ自動的に生成し、XLSテーブルとして保存できます。

2.完璧なインターフェース。
外部USBポート:コンピューターやプリンターに直接接続してローカルデータのオンライン印刷を実現でき、USBポートを使用してUSBフラッシュドライブを使用して履歴曲線やその他のデータを簡単にエクスポートできます。外部LAN標準ネットワークインターフェース:特別なサーバーを構成する必要はなく、会社のコンピューターのローカルエリアネットワークに簡単に接続でき、最大16台のデバイスを接続して監視できるため、便利で高速です。

3.リアルタイム監視により、次のことを実現できます。

コントローラーのリアルタイムデータ、信号ポイントの状態、実際の出力状態など、1〜16個のコントローラーの動作状態を同時に監視します。リモート(外部ネットワーク)障害診断をサポートします。技術者は、ネットワークを介してIEブラウザを開き、コントローラーのIPアドレスを入力してから、ログインインターフェイスを入力して、診断のための操作または監視を選択できます。

4. タイミング制御。

2セットのタイミング出力制御インターフェースは、10の時間制御モードを備えており、プログラム設定要件に応じてスイッチ信号出力を提供できます。あくまでも制御信号であり、箱の中のテスト電源は別途接続する必要があり、専用の電源システムがありますのでご注意ください。

5. 障害表示。

16の障害アラーム出力グループ、障害原因の人間化されたプロンプト、および中国語と英語のトラブルシューティング方法

6. 予約開始

すべてのテスト条件は、スケジュールされた時間にマシンを起動するように設定できます。

7.制御システムに接続します。

コンピュータ制御ソフトウェアと関連アクセサリーが付属しています。

制御回路の主要部品

制御回路の主要コンポーネントはすべて高品質のブランドです(右の写真は示しています:ドイツのシュナイダー電磁スイッチ)

過熱

Pローテクター

日本 オムロン

保護機能

1.コンプレッサーの過熱、過電流、過圧保護、

2.結露ファンの過熱保護

3.コントローラーAC電源雷保護装置

4.ボックス内の過熱プロテクター(調整可能)

5.テストチャンバー、温度ヒューズ、および空調チャネルの極端な過熱保護

6.遠心ファンモーターの過熱保護

7.主電源の位相損失、漏れ、過負荷、短絡保護、配電キャビネットが開いている ときの電源オフ保護、主電源にはヒューズフリーの保護スイッチが装備されています。

8.製品の過熱保護装置(独立)をテストします。

その他のコンポーネント

(1) ステンレス製サンプルラックの2層。耐荷重:20kg /層。

 (チャンバー 内のサンプルの総負荷は100kgを超えてはなりません)。 。

(2) 100mm径テストホールソフトプラグタイプ1

利用条件

1.周囲温度:5°C-35°C;

2.相対湿度:≤ 85%RH;

3.大気圧:80kPa~106kPa

4.周囲に強い振動はありません

5.電源電圧:

5.1電源:380V AC(±10%)、 (50±0.5)Hz 三相5線式+保護アース線、アース抵抗≤4Ω; 電力容量:定格総電力1 28 kw

5.2ケーブル要件:3P + N 250Aリークスイッチを使用した、5芯(4芯50角銅線ケーブル+ 16角銅線保護接地線)ケーブル1本(長さ4メートル)。

5.3サンプル電力制御端子は、リレー接点制御モード、AC220V、2A(機械が正常に動作しているときは接点が閉じており、機器が停止または故障すると、接点はサンプル動作電源を切断し、保護状態になります)

5.4. 定格総電力:128 KW、最大動作電力:90 KW

5.5.最大動作電流: 160A

6.周波数:50±0.5Hz

7.加湿水;抵抗率 ≥ 500M Ω;

8.周囲の空気質要件:高濃度のほこりや可燃性または爆発性のガスや粉塵、近くに強い電磁放射源はありません。

9.可燃性、爆発性、または揮発性または腐食性のガスを生成するアイテムを、テストまたは保管のためにボックスに置かないでください。

10.標準テストサンプルの配置要件:
10.1試験サンプルの総質量は、あたり80KGを超えてはなりません。
10.2 試験サンプルの総体積は、箱の体積の2/5を超えてはならず、 ボックス内の各水平面の配置面積は断面積の2/5を超えてはなりません 。 そうしないと、テストボックスのパフォーマンスに深刻な影響を与えたり、正しく機能しなかったりする可能性があります。
