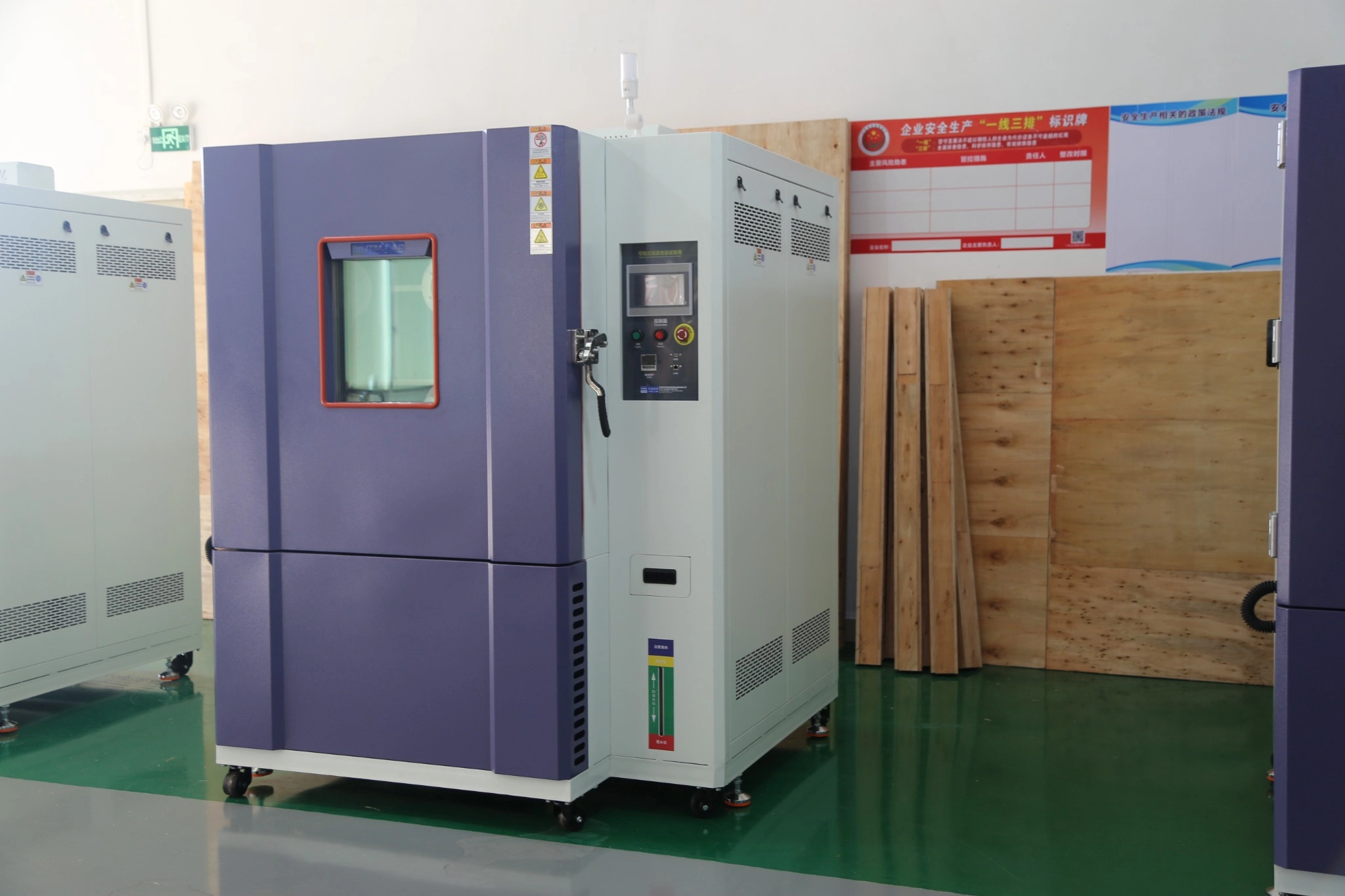

プログラム可能な恒温恒湿試験室 GDJSシリーズ
80L、225L、408L、1000Lのプログラム可能な温度および湿度テストチャンバーは、電子製品、コンポーネント、および材料の高温/低温および湿度テスト用に設計されています。品質管理や信頼性試験に広く使用されています。
温湿度試験室(クライメートチャンバー) モデル:GDJS
![]()
技術的パラメータ
|
スタンダードモデル |
GDJS-100L-B/C |
GDJS-150L-B/C |
GDJS-225L-B/C |
|
有効量 |
100L |
150L |
225リットル |
|
ターナル サイズのチャンバー |
400 * 500 * 500 ミリメートル |
500 × 500 × 600 ミリメートル |
500 × 600 × 750 ミリメートル |
|
チャンバー 外 形寸法 |
650 × 1250 × 1670 ミリメートル |
750 * 1250 * 1770 ミリメートル |
750 × 1500 × 1850 ミリメートル |
|
チャンバーweight |
試合 200 KG |
試合 260 KG |
試合 300キロ |
|
電源 |
AC220V 3KWの |
AC380V 4.5KWの |
AC380V 5.5KWの |
|
スタンダードモデル |
GDJS-408L-B/C |
GDJS-800L-B/C |
GDJS-1000L-B/Cの |
|
有効量 |
408L |
800L |
1000リットル |
|
ターナル サイズのチャンバー |
600 × 800 × 850 ミリメートル |
1000 × 800 × 1000 ミリメートル |
1000 × 1000 × 1000 ミリメートル |
|
チャンバー 外 形寸法 |
800 * 1700 * 2020ミリメートル |
1250 * 1700 * 2170ミリメートル |
1250 × 1900 × 2170 ミリメートル |
|
チャンバーweight |
400キロ |
600キロ |
700キロ |
|
電源 |
AC380V 7.5KWの |
AC380V 10KWの |
AC380V 11KWの |
|
パフォーマンス |
|
|
条件 |
空冷式周囲温度が +5°C ~ +25°C のことを指します。 相対湿度≤85%。無負荷 |
|
温度範囲 |
-40°C~+150°C または-70°C~+150°C |
|
湿度範囲 |
20%~98% RH |
|
温度 変動 |
±0.5°C |
|
湿度変動 |
±1% RHです。 |
|
温度 偏差 |
≤±1°C |
|
湿度偏差 |
±3% RHです |
|
温度均一性 |
≤2.0°C(-40~+150°Cレンジ) |
|
暖房率 |
≥3°C/分、総平均、非線形、無負荷 |
|
冷却速度 |
≥1°C/分、総平均、非線形、無負荷 |
|
暖房と冷却のオーバーシュート |
≤2°C |
|
最大荷重 |
チャンバーベアリング:20KG |
|
雑音 |
≤70dB(Aのサウンドレベル) |
|
テスト基準を満たす |
IEC60068-2-1:2007)低温試験。 IEC60068-2-2:2007) 高温試験 IEC60068-2-78:2007)テストキャブ:定常状態湿熱試験方法。 IEC60068-2-30:2005)test Db:交互湿熱試験法 |
|
構造と材料 |
|
|
外部チャンバー |
冷延鋼板の静電溶射 |
|
イン ナーチャンバー |
SUS304# ステンレス鋼板。 |
|
絶縁層 |
硬質ポリアミンフォーム+超微細で環境に優しいガラス繊維綿 |
|
戸 |
左側に1つのドア |
|
観察窓 |
シングルドアには、3層の真空大型ガラス観察窓(30 * 40CM)が装備されています。 ドアフレームには、電気暖房(自動調整)、防霜、結露防止装置が装備されています。 |
|
テストホール |
チャンバーの左側に50 mmまたは100 mm(標準数量:1) |
|
グローブホール |
随意 |
|
サンプルラック |
2個入り |
|
印章 |
オリジナルの輸入シリコーンシール |
|
圧力バランスe ポート |
1/2インチ排水共用タイプ |
|
光 |
観察窓には9WのLED省エネランプが取り付けられています。 |
|
コミュニケーションの方法 |
USBインターフェース(標準)、RS-232、 クリスタルヘッド はオプションです |
|
色 |
色彩に特別な制限はなく、ITM-LABユニバーサルカラーを使用します(参考写真) |
|
労働条件 |
|
1.周囲温度:5°C-35°C; 2.相対湿度:≤85%RH; 3.大気圧:80kPa~106kPa 4.周囲に強い振動はありません 5.電源電圧: 5.1電源:テクニカルシートを参照してください 5.2ケーブル要件: モデルによって異なります 6.周波数:50±0.5Hz、60Hzがサポートされています。 7.周囲の空気質要件:高濃度の粉塵や可燃性を含んでいません。爆発性のガスや粉塵、近くに強い電磁放射源はありません。 8.可燃性、爆発性、揮発性、腐食性のガスを箱に入れてテストまたは保管しないでください 9. 600mmは、熱放散のために機械の左右の側面と背面に予約されています |
