多点力、ボタン、曲げテストのためのプログラム可能なプラットフォーム。
ITM-LAB RS-6900Aは、スマートフォン、タブレット、ガラスパネル、タッチスクリーンモジュールおよびその他の電子部品向けに設計された自動XYZ力試験装置です。
プログラム可能な3軸位置決め、力-変位測定、設定可能な試験器具を組み合わせ、単点および多点保持力テスト、ボタン力テスト、サイクリックテスト、3ポイントまたは4ポイント曲げテストをサポートします。
オペレーターは複数のテスト場所を定義し、自動テストシーケンスを実行し、測定データを収集し、毎回の測定でテストヘッドを手動で再配置することなく収集できます。
主な仕様
| 標準Z軸容量 | 100 kgf |
| XYZ Travel | 460 × 300 × 200 mm |
| ディスプレイスメント解像度 | 0.001 mm |
| 最大サンプル寸法 | W500 × D260 × H150 mm |
Testing Applications
力試験の要件は、製品構造、荷重位置、測定目的によって異なります。
RS-6900Aは、プログラム可能なXYZ位置指示や用途固有の器具を通じて、複数の電子製品試験アプリケーションをサポートしています。
ボタンおよびキーフォーステスト
ボタンはピークフォースの要件を満たしても、作動時に不安定な力応答を示すことがあります。
RS-6900Aは、荷重プロセス全体を通じて力と変位データを記録し、定義された試験条件下でボタンの力特性を評価するエンジニアを支援します。
一般的な用途には、スマートフォンのサイドボタン、タブレットのボタン、コンピュータのボタン、電子スイッチなどがあります。
ガラスおよびタッチスクリーンの力試験
ガラスパネルやタッチスクリーンモジュールは、単一の中央点ではなく複数の指定位置での制御された負荷が必要になる場合があります。
自動XYZシステムは、オペレーターが試験位置を定義し、プログラムされた単点または多点保持力測定を行うことを可能にします。
典型的な用途には、ガラスパネル、LCDモジュール、タッチスクリーンモジュール、スマートフォンやタブレットディスプレイなどがあります。
コネクターおよびインターフェース側力試験
電子インターフェースは、接続、取り扱い、製品使用中に機械的な負荷を受けることがあります。
適切な器具を備えれば、RS-6900AはUSBインターフェース、ヘッドホンコネクタ、その他の電子アセンブリに対する保持力および側力のテストをサポートします。
荷重方向と治具構成は、実際の製品構造と試験手順に基づいて選択されるべきです。
三点・四点曲げテスト
RS-6900Aはガラスや適切な電子構造部品の3点および4点曲げ構成もサポートしています。
制御された荷重および排水量測定により、技術者は試験中に力と変量データを収集できます。
治具の形状、支持スパン、荷重条件は試料および必要な試験方法に応じて確認されるべきです。
自動XYZ位置測定および多点テスト
複数の場所で力の測定が必要な製品は、繰り返しの位置調整や装填作業を伴うことが多いです。
RS-6900Aはパナソニック製サーボモーターとTHKボールスクリューを使用して自動XYZ位置決めシステムを駆動します。
オペレーターはXYジョイスティックを使って必要なテスト位置を特定し、ソフトウェアに座標を記録できます。
テスト方法が設定されると、機械はプログラムされた場所を移動し、必要なテストシーケンスを実行することができます。
例:多点保持力テスト
複数の指定位置で力の測定が必要なタッチスクリーンアセンブリを考えます。
典型的なテストワークフローは5つのステップから成り立っています。
01 — サンプルを保護
適切な支持器具を使って製品を位置づ
けてください。02 — テストポジションを定義
ソフトウェアを通じて必要なXY座標を記録します。
03 — テスト条件の設定
試験手順に従って適用される荷重および測定条件を設定します。
04 — 自動順序を実行する
機械はプログラムされた位置を移動し、設定された測定を行います。
05 — テスト結果のレビュー
力および変位データが収集され、テスト曲線が作成され、結果が設定された受け入れ条件に対して評価されます。
このワークフローは、ガラスパネル、タッチスクリーンモジュール、複数の指定された場所での測定を必要とする電子アセンブリに特に有用です。
XYZモーションレンジ
| パラメータ | 仕様 |
|---|---|
| X軸移動 | 0–460 mm |
| Y軸移動 | 0–300mm |
| Z軸移動 | 0–200mm |
| XY移動速度 | 0.1–200 mm/秒 |
| Z軸テスト速度 | 0.1–500 mm/min |
< span class="mce-nbsp-wrap" contenteditable="false">
テストソフトウェアとデータ分析

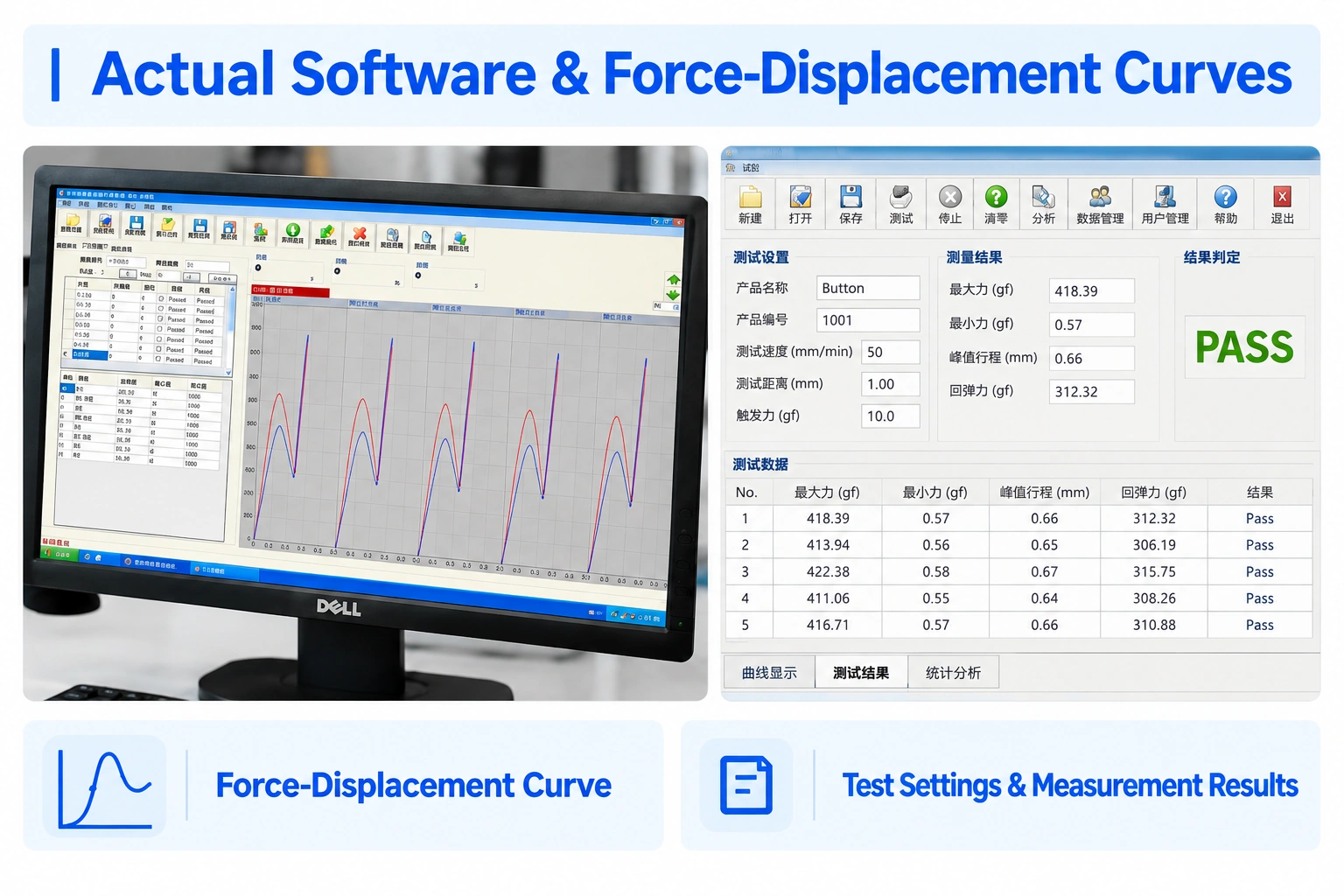

RS-6900Aソフトウェアは、リアルタイムの力監視、プログラム可能な試験手法、結果報告を一つのインターフェースで組み合わせています。エンジニアは試験手順の設定、測定曲線のレビュー、事前定められた受け入れ条件に基づく結果の評価が可能です。
リアルタイム曲線と結果評価
試験中の荷重挙動を分析するために、力-変位曲線および力-時間曲線を表示します 。ソフトウェアはテスト方法で定義された受理条件に基づく自動合格・不合格判定をサポートしています。また、関連する循環検定用の寿命減衰曲線も利用可能です。
プログラム可能なテスト方法
繰り返しテストのためにテスト手順を作成、保存、リコール、修正します。ストアドメソッドは、異なるサンプル、オペレーター、テストバッチ間で一貫したテスト設定を維持するのに役立ちます。
データ保存と報告
測定結果や試験曲線を保存し、テスト記録を印刷し、レポートをExcelまたはPDF形式でエクスポートしてさらなる分析やドキュメント作成に使えます。
試験方法と治具構成
電子製品によっては、試験サンプルの位置決め、支持、装填方法が異なります。
RS-6900Aは適切なソフトウェア設定と器具構成を通じて複数の試験方法をサポートしています。
| 試験方法 | 典型的な用途 |
|---|---|
| 単点力試験 | ボタンと電子部品 |
| 多点保持力試験 | スマートフォン、タブレット、ディスプレイ |
| 力変位試験 | ボタン、スイッチ、インターフェース |
| 循環力試験 | 繰り返し荷重評価 |
| コネクタ側力試験 | USBとヘッドホンのインターフェース |
| 3ポイント/4ポイントベンディング | ガラスおよび構造部品 |
| 静的荷重試験 | 電子製品アセンブリ |
カスタム器具の要件
用途によっては、システムが以下を必要とする場合があります:
-
サンプル位置決め器具
-
ボタン装填アタッチメント
-
ガラスおよびタッチスクリーンのサポート器具
-
コネクタ保持金具
-
三点または四点曲げ器具
-
特定のサンプル寸法に応じたカスタムフィクスチャー
治具の選択は試料の形状、荷重方向、予想される力、試験手順と照らして見直すべきです。
サンプル図面やテスト仕様書はありますか?
RS-6900A技術仕様
力の測定
| パラメータ | 仕様 |
|---|---|
| 標準Z軸容量 | 100 kgf |
| 記載された荷重測定範囲 | 2 / 5 / 10 / 20 / 50 / 100 kgf |
| 部隊 | gf / kgf / N / Lb |
XYZモーションシステム
| ドライブシステム | パナソニックサーボモーター + THK ボールスクリュー |
| X軸移動 | 0–460 mm |
| Y軸移動 | 0–300 mm |
| Z軸移動 | 0–200 mm |
| XY 移動速度 | 0.1–200 mm/sec |
| Z軸テスト速度 | 0.1–500 mm/min |
| ディスプレイスメント解像度 | 0.001 mm |
| ディスプレイスメント精度 | ±0.03 mm |
| XY ディスプレイスメント精度 | ±0.02 mm |
機械構成
| パラメータ | 仕様 |
|---|---|
| 最大サンプル寸法 | W500 × D260 × H150 mm |
| 機械寸法 | W1150 × D755 × H1850 mm |
| 機械重量 | 約550 kgです |
| 電源供給 | AC220V 50Hz 6A / AC110V 60Hz 10A |

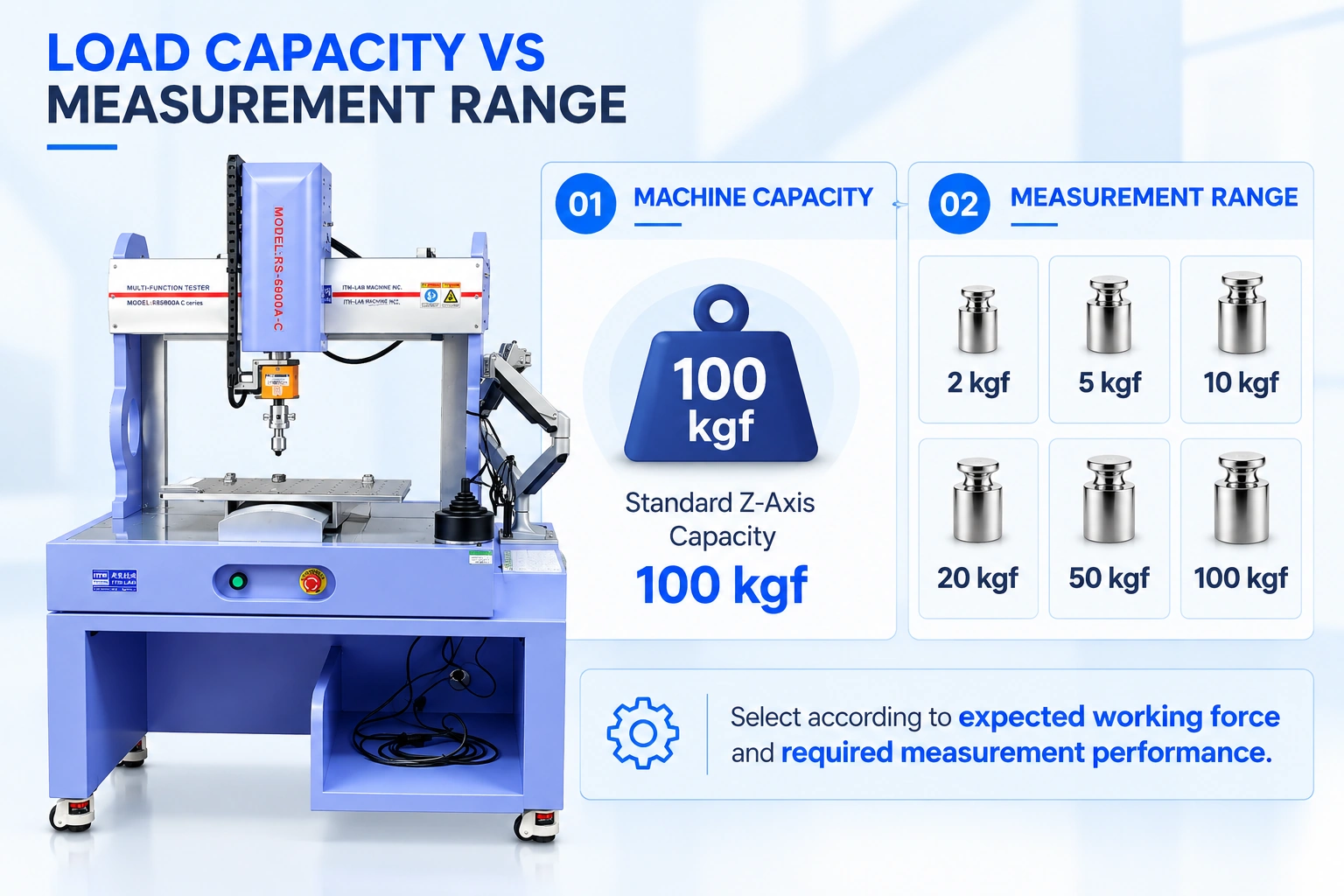

適切な力試験構成の選択
自動力試験機を選ぶ際には、最大機械容量だけが考慮すべきではありません。
RS-6900Aの標準Z軸容量は100 kgfで、測定範囲は2、5、10、20、50、100 kgfです。
適切な構成は、予想される労働力、最大予想される力、必要な測定性能に依存します。
より高い最大容量がすべての低力用途に最適な選択とは限りません。
RS-6900AとRS-6900A2
の比較RS-6900Aは、追加のテストポイントカバレッジや器具クリアランスが必要な用途向けに、X軸およびZ軸の拡張位置設定範囲を提供します。
| パラメータ | RS-6900A | RS-6900A2 |
|---|---|---|
| X軸移動 | 300mm | 460 mm |
| Y軸移動 | 300mm | 300mm |
| Z軸移動 | 150mm | 200mm |
| 標準Z軸容量 | 100 kgf | 100 kgf |
選択のヒント:機械構成を選ぶ前に、サンプルの寸法、テストポイント座標、治具配置を確認する。
発注およびエンジニアリングサポート
テスト要件に合わせてシステムを構成してください
ITM-LABは、お客様の申請書類のレビュー、適切な力測定範囲の選定、試料および試験手順に基づく治具の要件についてのご相談をお手伝いします。
正確な引用のために、以下の内容をご提供ください:
| 情報 | 詳細が必要です |
|---|---|
| サンプルと寸法 | 製品タイプ;幅×深さ×高さ |
| 試験方法 | 単一点、多点、サイクリックまたはベンディング |
| 兵力要件 | 期待作動力または最大負荷 |
| 試験ポジション | 測定ポイントの数と位置 |
| 器具の要件 | サンプル写真、図面または試験手順 |
| 報告の必要性 | 必要な曲線、結果またはレポート形式 |
エンジニアリングサポートには、機器の設定、カスタムフィクスチャの相談、技術文書、ソフトウェア支援、設置およびオペレーターのトレーニング手配が含まれます。
アプリケーションに合わせてRS-6900A2を設定してください
ITM-LABでテスト要件を共有し、適切な機械や治具の構成について話し合ってください。 構成をリクエストする
XYZ自動力試験機とは何ですか?
XYZ自動力試験機は、三軸の位置決めと制御された力測定を組み合わせています。オペレーターは試験場所を定義し、試料のプログラムされた位置で測定を行うことができます。
単軸力試験機とXYZ力試験機の違いは何ですか?
単軸力試験機は主に1つの試験軸に沿った荷重を行います。XYZシステムはプログラム可能な位置調整を追加し、試料上の指定された位置間で荷重ヘッドを移動できるようにします。
これは特に自動マルチポイントテストに有用です。
RS-6900A2はスマートフォンやタッチスクリーンモジュールのテストに使えますか?
はい。適切な治具とテスト設定を用いることで、ボタン力テスト、単点および多点保持力測定、その他電子製品向けの適用可能な荷重試験をサポートします。
1台の機械で異なるテスト方法を実行できるのでしょうか?
はい。RS-6900A2は、適切なソフトウェア設定や器具構成を通じて複数の試験方法をサポートしています。必要なセットアップは各試験手順と比較して確認する必要があります。
力の測定範囲はどのように選択すればよいですか?
まずは期待される労働力、最大予想される力、必要な測定精度から始めましょう。そして、最大容量だけで機械を選ぶのではなく、適切な測定構成を確認してください。
機械は力-変量曲線やテストレポートを生成できますか?
はい。このソフトウェアは、力の変位曲線や力時間曲線、テストデータの保存、合格・不合格判断、ExcelおよびPDF形式へのレポート変換をサポートしています。
ソフトウェアは英語に対応していますか?
はい。このソフトウェアは英語、簡体字中国語、繁体字中国語に対応しています。
ITM-LABはカスタム器具を提供できますか?
治具の要件は、試料寸法、荷重方向、試験方法に基づいて確認できます。サンプル写真、図面、テスト手順を提供することで、適切な構成を提案します。
