スマートフォンおよび携帯電子機器向け制御ドロップテスト
ITM-LAB RS-DP-03A2自動ドロップテストマシンは、スマートフォン、タブレット、ウェアラブルデバイス、その他の小型電子製品の制御された方向性ドロップテスト用に設計されています。
真空吸着またはクランプ用器具を用いて、機械は試料を一定の角度で位置決め、自動的に持ち上げて選択した衝撃面に放出します。これは、研究開発や品質検査機関が、製品の耐衝撃性、構造的強度、落下後の機能性を繰り返し試験条件下で評価するのに役立ちます。
| 高さエラー | |||
|---|---|---|---|
| 300–2000 mm | 2 kg | 0° / 45° / 90° | ≤ ±0.5 mm |
主な特徴
- 制御方向位置

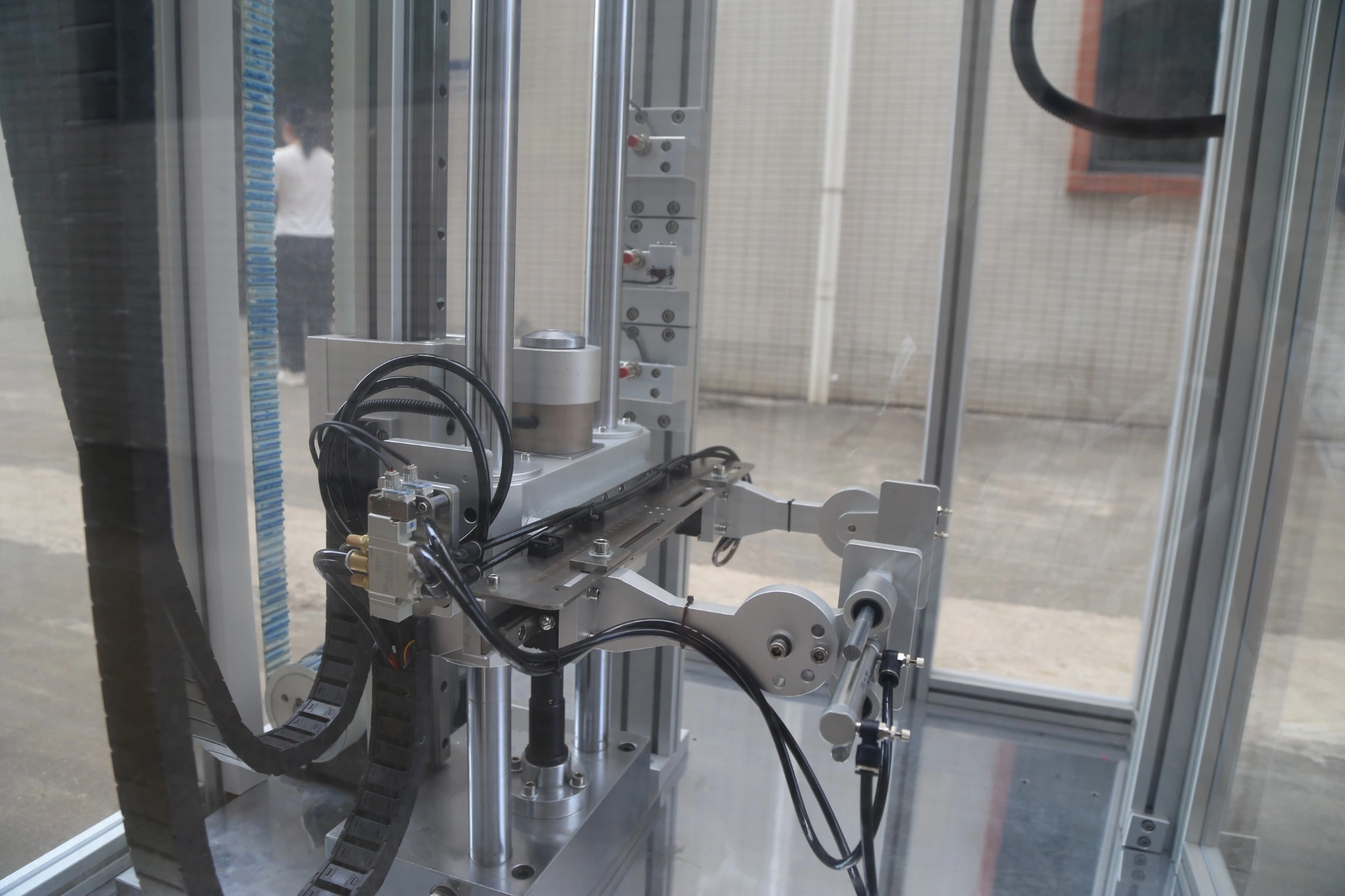

真空吸着またはクランプ固定器具は、試料を特定の位置に保持してから放出します。この機械は、面、エッジ、コーナーの衝撃など、さまざまな方向の落下要件に応じて0°、45°、90°の位置決めに対応しています。
適切な治具およびリリース位置は、試料の形状や必要な衝撃向きによって異なります。
- 300〜2000mmの落下高さ調整
タッチスクリーンインターフェースで必要な落差を設定し表示し、指定された高さ誤差を≤ ±0.5mmに
設定します。- 自動解除および返却
機械は試料をあらかじめ設定された高さまで持ち上げ、自由落下のために解放します。落下後、揚揚機構は自動的にあらかじめ設定された吸着高さに戻り、繰り返しの手動調整が減ります。
- 複数衝突面オプション
スチールプレート、木製ボード、大理石ボードの選択肢があり、異なる試験手順や顧客の要望に対応しています。
RS-DP-03A2はどのように機能しますか?
RS-DP-03A2は試料の初期位置、放出高さ、投下順序を制御し、実験室が定義された試験条件を再現するのに役立ちます。
まず、適切な真空またはクランプ器具で試料を固定します。オペレーターはタッチスクリーンを通じて必要な向きと落下高度を設定します。
試験が開始されると、機械は自動的に試料をあらかじめ設定の高さまで持ち上げ、選択した衝撃面に放出します。その後、揚揚機構はあらかじめ設定された吸着高さに戻り、次の試験に備えます。
テストシーケンス
試料の固定→向き設定→落下高度設定→自動→リフト、リリース、衝撃→自動リターン
手動落下と比べて、この制御されたプロセスにより初期試験条件の操作者依存のばらつきが減り、複数の試料間で結果を比較しやすくなります。
>
技術仕様
| パラメータ | 仕様 |
|---|---|
| モデル | RS-DP-03A2 |
| サンプル固定モード | 真空吸着/クランプ |
| 標本の位置付け | 0° / 45° / 90° |
| 落下高度 | 300–2000 mm |
| 高さ誤差 | ≤ ±0.5mm |
| 最大サンプル重み | 2 kg |
| ドロップハイト設定 | タッチスクリーンの設定と表示 |
| 衝撃面 | スチールプレート/木製ボード/大理石ボード |
| 空気供給 | ≥ 0.5 MPa |
| 外部寸法(W × D × H) | 1050 × 1150 × 2350 mm |
| 機械重量 | 約330 kg |
| 電源供給 | 交流 220V、5A |
仕様は標準製品構成に基づいています。最終的な機器仕様やユーティリティ要件は注文前に確認してください。
衝撃面選択
RS-DP-03A2はスチール、木製、または大理石の衝撃面で構成可能です。
適切な表面は、個人の好みではなく、該当する試験手順に基づいて選択すべきであり、異なる衝撃面が製品の損傷に影響を与える可能性があります。
選択ノート:最大試料重量だけで機器の適合性は決まりません。試料の寸法、保持位置、リリースクリアランス、必要な衝撃の向きも確認する必要があります。
Drop Testing Applications
RS-DP-03A2は主に、製品開発中の小型電子製品の制御されたドロップテスト、信頼性評価、品質検査のために設計されています。
典型的な試験製品
| Product | <番目のスタイル="height: 40.6667px;">典型的な評価|
|---|---|
| スマートフォンと携帯電話 | 画面、ハウジング、フレーム、機能の整合性 |
| タブレット&電子書籍リーダー | エンクロージャー損傷および内部部品の変位 |
| スマートウォッチ&ウェアラブル | ディスプレイ、ハウジング、アセンブリの完全性 |
| イヤホン&充電ケース | エンクロージャーと接続信頼性 |
| リモコン | ハウジング、ボタン、内部部品保持 |
| 小型電子アセンブリ | 構造的損傷と落下後の機能 |
落下試験の後、技術者は試料のひび割れ、スクリーン損傷、フレーム変形、緩んだコネクター、部品のずれ、機能的欠陥などを検査できます。
検査方法および合格・不合格基準は、関連する製品仕様または顧客試験手順に従うべきです。
>
適用試験方法
RS-DP-03A2は、該当する製品仕様および実験室手順の下で、制御された自由落下および方向性落下試験をサポートできます。
関連する参考文献には以下が含まれます:
-
IEC 60068-2-31 — ラフハンドリングショック
-
GB/T 2423.8 — 自由落下試験
-
顧客固有の製品信頼性要件
-
メーカー内部QAおよび設計検証手順
該当する手順では、落下高度、試料の向き、衝撃面、落下数、受け入れ基準が定義されるべきです。
特定の規格との適合性は、試料、試験方法、最終機器構成によって異なります。
なぜITM-LABなのか?
ITM-LABは電子機器メーカー、研究開発ラボ、品質管理チーム向けに試験機器を提供しています。
RS-DP-03A2については、試料保持器具、衝撃面の選択、機器構成、顧客固有の試験要件を含むアプリケーションベースのサポートを提供しています。
出荷前の機器検査、運用指導、技術文書、アフターサポートも提供されています。
<コード dir="ltr">
RS-DP-03A2ドロップテスターの設定
まずテストの定義を教えてください。次にマシン構成を選択します。
適切な技術提案書および見積もりを受け取るには、以下の情報をお送りください。
-
製品の種類、寸法、重量
-
必要な落下高度
-
面、エッジ、または角の衝撃要件
-
試料保持または治具の要件
-
必要な衝撃面
-
ドロップ数と適用される試験手順
ITM-LABは、あなたのアプリケーションに適したRS-DP-03A2構成の評価を支援できます。
RS-DP-03A2でテストできる製品は何ですか?
主にスマートフォン、タブレット、ウェアラブルデバイス、リモコン、そして最大2kgまでの小型電子機器向けに設計されています。実際の適合性は試料の寸法や治具の要件にも依存します。
マシンはフェイス、エッジ、コーナードロップのテストを行えますか?
RS-DP-03A2は真空吸着やクランプ固定器具を用いた0°、45°、90°の試料位置決めに対応しています。必要な面、エッジ、または角の衝撃状態は、試料の形状および試験手順に従って確認されるべきです。
正しいホールディング器具はどうやって選べばいいですか?
治具の選択は、試料の寸法、重量、形状、利用可能な保持面、必要な衝撃の向きに依存します。ITM-LABは構成を確認する前にこれらの詳細を確認できます。
どのインパクトサーフェスが利用可能ですか?
スチールプレート、木製ボード、大理石ボードのオプションがあります。適切な表面は、該当する製品や顧客のテスト仕様に従って選択されるべきです。
この機械は私たちのテスト要件に合わせてカスタマイズできますか?
器具や機器の構成要件は、製品や試験手順に応じて確認できます。技術評価のために試料の寸法、重量、落下高度、衝撃方向、必要な衝撃面をご提供ください。
