お客様が産業用ファブリック用の50 kNの引張試験機を要求しています。
提供されるテスト情報は以下の通りです:
破壊力:約18 kN。
最初の質問は50 kNが十分かどうかではありません。
標本を見せてほしいと頼みます。
50mmコーティングストリップ、狭い補強繊維、幅広のテクニカルファブリック試料はすべて18kNの結果を生み出せます。必ずしも同じグリップ、ゲージの長さ、ストローク、あるいは同じテスト方法が必要なわけではありません。
この区別は重要です。なぜなら工業用繊維は材料カテゴリであり、引張試験方法ではないからです。
フレームを選ぶ前に、その繊維がどのような製品になるのか、どの仕様がテストを規定しているのか、その仕様がどのサンプルを必要としているのか、そして検査室が実際に測定する必要があるものを知る必要があります。
高強度の繊維用途では、フレームが仕様の中で最も簡単な部分となることがあります。

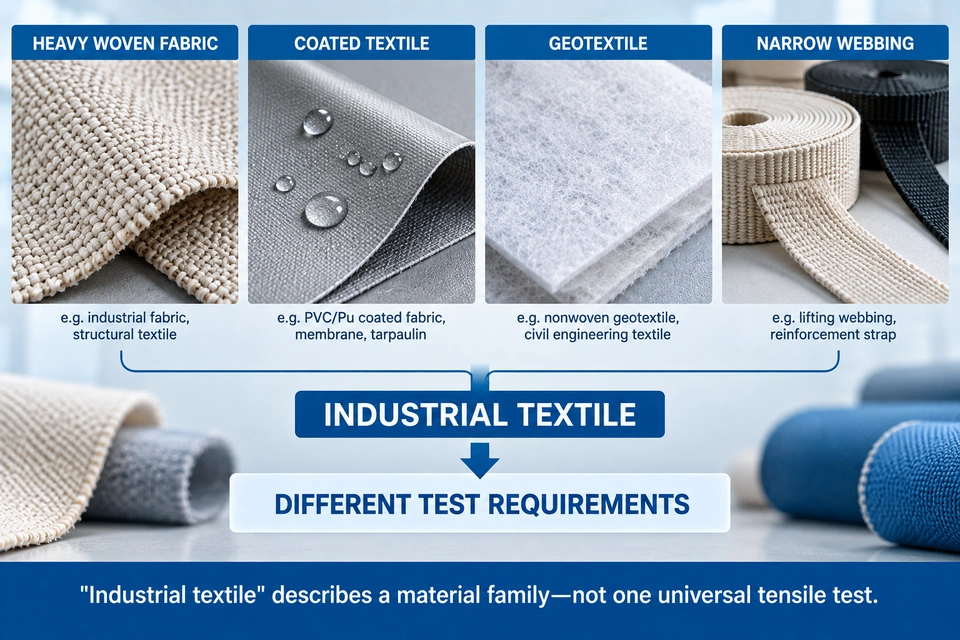

工業用繊維は試験方法ではなく材料カテゴリです
"産業用繊維"は驚くほど幅広いエンジニアード素材をカバーしています。
今日は重い織物、明日はコーティングされた技術繊維、来週は狭い補強製品を扱うかもしれません。
すべての 3つの引張試験が可能です。
それは両者が同じテストになるわけではありません。
| Material / Product | Test で何が変わるか |
|---|---|
| Heavy woven fabric | 方向、試料幅、エッジ準備、グリップ挙動 |
| Coated Textile | 顎との表面相互作用、基材/コーティングの応答 |
| Geotextile | 製品固有の試料形状と試験手順 |
| Narrow fabric / webbing | 集中荷重経路とグリップ配置 |
| Reinforcement Textile | 力とアライメント感度の向上 |
| Filter / technical fabric | 構造依存変形と破壊 |
という単語 strengthも文脈が必要です。
総破壊力を報告していますか?製品固有の方法で正規化された結果?最大力は一方向に?フォースエクステンション反応?
ガバナンステスト要件がこれらの質問に答えます。
マシンは使いません。

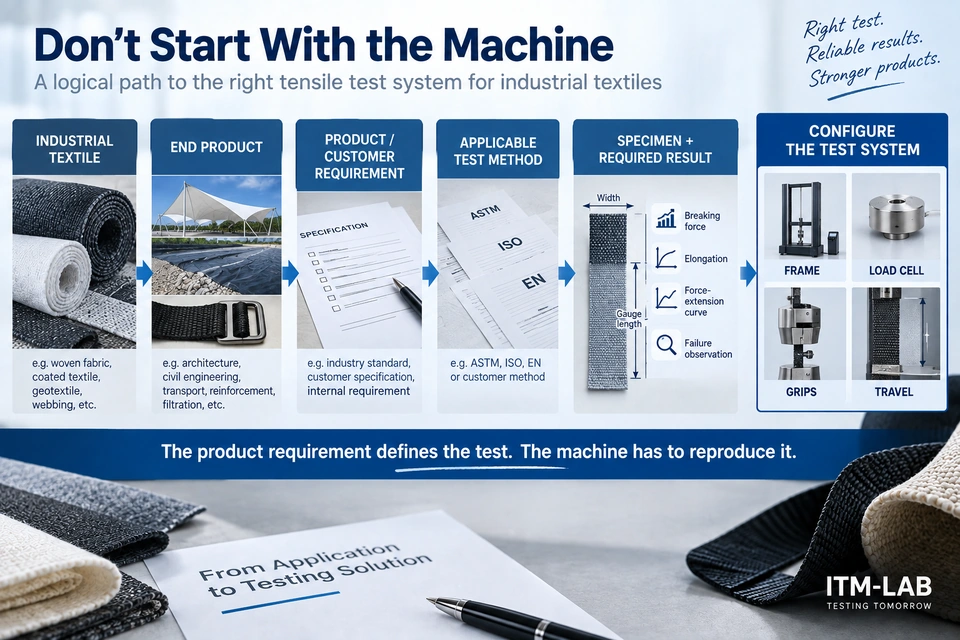

Start With the Product Requirement
機械を引用する前に、以下の4つのことを確立したい。
完成品は?
どの規格または顧客仕様がテストを制御しているのか?
その要件で求められる標本は何
?どんな結果を報告しなければならない?
これは機械容量から始めるよりも有用です。
製品要件は試料幅、自由長、方向、調整手順、試験率、グリップ配置、結果計算を定義することがあります。一部の要件は、特定の故障箇所の扱
い方も定めています。したがって、合理的なテストシステム仕様は次の方向に発展します:
END
Product↓
PRODUCT / CUSTOMER REQUIREMENT
↓
APPLICABLE TEST METHOD
↓
SPECIMEN
↓
REQUIRED RESULT
↓
TEST SYSTEM
逆ではありません。
これは顧客がすでに内部仕様を持っている場合に特に重要です。一般的な繊維工法が、機器供給業者がそれに慣れているからといって、製品固有の要件を自動的に置き換え
るべきではありません。
18 kN is Useful.それでもまだ十分ではありません。
仮定研究所から2セットの過去データが送られてきたとします。
Product A
Routine breaking force:
14–18 kN
Upper observed result:
21 kN
Product B
Routine breaking force:
26–31 kN
Upper observed result:
35 kN
これらは特定の繊維規格の受け入れ値ではなく、設備のサイズの例
を示すものです。どちらもすぐに重要なことを教えてくれます:
これはもはや低力のファブリック用途ではありません。
繊維は薄く柔軟で、手持ちでも簡単に持ち上げられますが、それでも数十キロニュートンの引張機を通すことができます。
しかし35 kNでも仕様を完成させるには十分な情報ではありません。
試料の幅はまだ知る必要があります。
保持方法を知る必要があります。
どれだけ広がっているかを知る必要があります。
そして35 kNが通常のテストを示すのか、時折の上限結果を示すのかを知る必要があります。
そのため、maximum expected force)と 通常の労働力を区別します。
ラボはどこで働いているのか?
このテストプログラムを想像してください:
ほとんどの日次テスト:12–22 kN
時折高力産物:32–36 kN
検討中の機械: 50 kN
50 kN フレームは一つの質問に答えます:
機械は必要な力を受け入れられるのか?
これは別の質問に答えません:
実験室は毎日どこで有用な力計測性能を必要としているのか?
この研究所のほとんどの試験は12 kNから22 kNの間で行われます。
これは荷重測定構成が選択されたときに重要です。
たまに36 kNの試料も重要で、システム全体には十分な容量が必要です。
このため、フレーム容量と通常の作業範囲は別途議論されるべきです。
50 kNの機械がすべての試料が「50 kNの試験」であることを意味するわけではありません。
低力テキスタイルテスターはいつから適切なプラットフォームでなくなるのか?
「テキスタイルテスター」が突然間違った機械になり、より大容量の汎用試験機が正しい機械になるような普遍的な力の数値は存在しません。
トランジションはアプリケーション固有のものです。
高容量プラットフォームは、予想される力が既存システムの実用能力に近づくかそれを超えると評価に値します。
しかし、力だけが理由ではありません。
工業用試料は以下も必要とされる場合があります:
- 物理的に大きなグリップ;
- より大きなグリップ荷重能力;
- wider jaw faces;
- さらなる垂直テストスペース;
- より大きなクロスヘッドトラベル;
- より重いアダプターや治具;
- 将来の製品ファミリーのための追加容量。
低力のファブリック試験には、ITM-LAB RS-8010Aのようなプラットフォームが適切な場合があります。
アプリケーションが大幅に高い破壊力に移行すると、RS-8000 10–50 kNプラットフォームは評価に値するシステムとなります。
境界はテストから決定されるべきです。
単語 fabric または 工業用繊維からは出ていません。
もしご依頼の用途がASTM D5035のストリップ破壊力および伸長試験であれば、試料準備、ラヴェルドストリップとカットストリップ、布の方向、試料幅、低力システム構成については専用のASTM D5035ガイドをご利用ください。
グリップがしばしば難しい部分になる
もし試料が20 kNで破損すると予想されているのに、12 kNで顎を滑り抜け始める場合、フレーム容量を増やしても意味がありません。
機械はより強く引っ張ることができます。
試料はその力を正しく受け取れません。
ここで高強度の繊維試験は単なる機械容量の問題ではなく応用上の問題となります。
グリップを設定する前に、以下のことを知りたいです:
| What We Need to Know | Why It Matters |
|---|---|
| Specimen width | 必要なグリップ幅と荷重分布を決定します |
| Thickness | 顎の開口と拘束に影響を与える |
| Surface | 滑らか、粗い、コーティングされた材料は接触時に異なる挙動を示します |
| Construction | 織り、コーティング、補強構造はそれぞれ異なる反応 | を示します
| Expected force | グリップとアダプターの容量は負荷を支えなければなりません |
| Expected elongation | サンプル/グリップインターフェースは拡張中も安定しなければなりません |
| Existing failure location | 現在のセットアップが結果に影響を与えているかどうかを特定するのに役立ちます |
実際の試料の写真は、機械仕様の別のページよりも有用なことが多いです。
Slip
明らかな引き出しは簡単に見分けられます。
プログレッシブスリップはあまり目立ちません。
試料は機械が読み込みを続ける間、顎に対して徐々に動くことがあります。伸張を評価する場合、その動きは特に厄介になり得ます。なぜなら、記録されたすべての変位が必ずしも意図した試験領域の変形を意味しているわけではないからです。
答えは必ずしも「クランプを強くする」とは限りません。
Jaw-Edge Break
逆方向に進みすぎると、グリップの端で材料が繰り返し破損することがあります。
これはグリップ構造によって局所的な損傷や応力集中を示すことがあります。
繰り返しますが、単にクランプ圧力を上げるだけでは万能の解決策ではありません。
目標は、新たな支配的な故障箇所を作らずに安定した負荷移動を実現することです。
Uneven Load Entry
広い繊維試料は別の問題を引き起こします。
片側がもう片方より先に張り詰めた場合、試料はクリーンで均一な軸方向荷重の下で試験を開始しません。
最終ピークが画面に表示される時点で、試料はすでに非対称荷重を経験している可能性があります。
このため、センターの定めと再現可能な試料設置は、見た目以上に重要です。
グリップで何が起こった?
結果が異常に見えても、力の値で止まらないでください。
標本を取り出して見てみて。
意図された試験領域での信頼できる故障は、口から引き抜かれたストリップとは異なる物語を語ります。
グリップのすぐ隣で繰り返し破損する標本は調査に値します。
一方の端から切り離す場合は反対側の端よりずっと前に破げるものも同様です。
| Observation | What We Would check) |
|---|---|
| 意図されたテスト領域での故障 | 該当するテスト方法との整合性 |
| Visible pull-out(可視引き出し | )グリップの適合性と拘束 |
| 顎の端ですぐに折れます | 局所的な応力集中またはグリップ損傷 |
| 片側/非対称故障 | アライメント、試料準備、ロード入力 |
| コーティングが基材から分離する | 材料構造と方法適合性 |
| 予想外に大きな見かけの拡張 | 標本変形とグリップの動きの可能性 |
これらはトラブルシューティングの手がかりであり、普遍的な合格・不合格ルールではありません。
該当する製品または試験規格が特定の故障の解釈方法を決定します。
しかし、壊れた標本は依然として貴重な証拠です。
試料が信頼できる荷重経路を示す場合、ピークフォース値は信頼しやすいです。

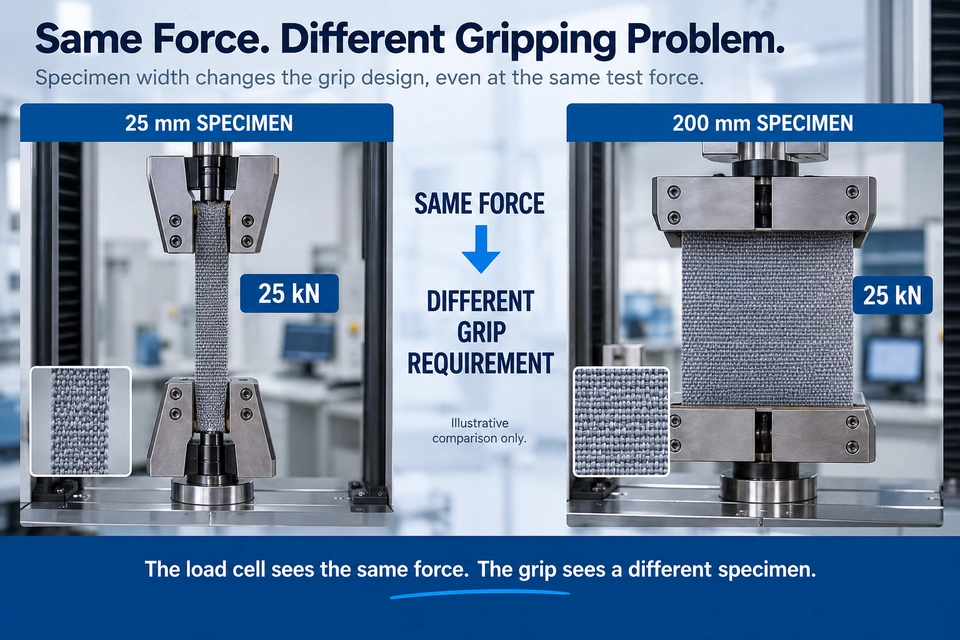

Same 25 kN.まったく異なる標本です。
引張試験を2つ考えます。
最初の標本は:
25 mm width
最大力:
25 kN
2番目の試料は以下の通りです:
200 mm width
最大力:
25 kN
ロードセルはどちらの場合も25 kNを認識します。
グリップはそうではありません。
狭い試料で25 kNを保持する場合と、はるかに広い繊維に同じ総力を加えることは異なる治具の問題です。
幅は必要なジョー形状、接触面積、荷重分布、センタリング、フィクスチャ寸法に影響を与えます。
これが理由です:
最大力:25 kN
それではグリップを選ぶには不十分です。
Add:
Specimen width: 50 mm
そうすると問い合わせははるかに有用になります。
力が容量を決定する。拡張は空間を決定します。
力はテストの物理的側面の一つに過ぎません。
必要な自由テスト長が次のと仮定します:
200 mm
試料はおおよそ次の長さを伸ばすことがあります:
80 mm
Before rupture.
試験領域は200mmの長さを維持しません。
この機械は拡張に対応するために十分な動きと垂直空間が必要です。
そして試験具だけが試験空間を占めているわけではありません。
上部・下部グリップ、アダプター、負荷トレイン部品はすべてスペースを消費します。
これは特に材料が結合するときに重要です:
高い破壊力+高い伸長
30 kNの拡張制限のある試料と、かなりの延長を持つ30 kN試料は、同じ力-容量の包絡線に収まることがありますが、物理的な試験構成は大きく異なります。
通常は両方を求めます:
期待最大力
Expected elongation
One は負荷システムのサイズ調整に役立ちます。
もう1つは試料が物理的に検査を完了できるかどうかを判断するのに役立ちます。
テスト速度を他のファブリックから借りないでください
"どのテスト速度を使うべきか?"というのは機械設定の問題のように聞こえます。
通常はテスト方法の問題です。
工業用繊維は共通のクロスヘッド速度を共有していません。適用される製品や試験仕様はレートを直接定義したり、別の方法で積載手順を定め
たりします。つまり、1つの織物で成功裏に使った速度が自動的にコーティングされた繊維や補強製品にコピーされるべきではないということです。
より良い順序は次の通りです:
確認する Verify →Specimen → Confirm rate → プログラムマシン
機器は必要な手順を再現する必要があります。
発明すべきではない。
テストで実際に何が必要なのですか?
一部の生産チェックでは、キー出力が単純明快になることがあります:
Breaking Force
別のプログラムの場合、顧客は以下を必要とする場合があります:
Breaking Force + Elongation
開発ラボは以下も望むことがあります:
Force-Extension Curve + Failure Observation
これらは互換性のある要件ではありません。
2つの試料が同じピークフォースに達しても、その過程で全く異なる挙動を示すことがあります。
破裂前に力を滑らかに蓄積できます。
別のものは、同様のピークに達する前に構造の進行的な動き、グリップの相互作用、または非常に異なる伸展反応を示すことがあります。
もし実験室がその挙動を理解する必要があるなら、最終的な最大力の数値だけを保存することで有用な情報が残ります。
測定構成が最終決定される前に必要な出力を定義してください。
A Real Selection Example
高強度織物の工業用繊維を試している顧客を考えてみましょう。
照会は以下の通りです:
End Proproduct: Industrial reforcement Component
Applicable Requirement : 顧客専用引張手順
試料幅:50 mm
典型的な破壊力:16–24 kN
上限期待力:32 kN
必要出力:ピーク力+力の延長曲線
日あたりのテスト:約60
これで有用な装備の決定を始められます。
Frame
5 kNのプラットフォームは明らかに期待される負荷をカバーしていません。
期待最大力が約32 kNの場合、<強いdata-start="16995" data-end="17026">50 kN RS-8000構成は評価に適した合理的なプラットフォームです。
これは選択が完了したという意味ではありません。
Load Measurement
ほとんどの1日標本は16kNから24kNの間で予測されます。
32 kNの値は上限容量に影響します。
16〜24 kNの範囲は、最も日常的な測定が行われる場所を示しています。
荷重測定の設定を最終決定する前に両方の情報が必要です。
Grip
今、資料を見る必要があります。
50mmの粗織物試料と50mmの滑らかな被覆試料は、破壊力が似ていても異なるアプローチが必要になることがあります。
厚さ、表面状態、そして標本写真が必要です。
顧客がすでに問題を抱えている場合(例えば18 kNでのスリップなど)、器具選択前にその点を伝えておくべきです。
Test Space
ゲージの長さと期待される伸長はまだ必要です。
これらの値は、グリップ設置後の必要な移動距離や使用可能なテストスペースを決定するのに役立ちます。
Data
実験室はピークフォースとフォース・エクステンション・カーブの両方を必要とします。
したがって、報告および測定のセットアップはその要件に対応しなければなりません。
この時点で、もはや一般的な「50 kN引張機」を選ぶことはありません。
特定の試料向けにテストシステムを構成しています。
なぜRS-8000が議論に関わる
のかThe ITM-LAB RS-8000 ユニバーサル・テスティング・マシンは、10 kNまでの戦力容量をカバーします。
この用途においては、一部の高強度工業繊維試験は低力の繊維試験システムの実用的な範囲を超えているため、これは重要です。
しかし容量はあくまで出発点に過ぎません。
有用なRS-8000構成はまだ以下の基礎として構築する必要があります:
通常の労働力
最大期待力
Specimen width and surface
Grip requirement
Gauge length
期待される伸長
Required results
お客様の最強試料が30 kNに達するからといって50 kN構成は推奨しません。
ロードセルとグリップは実際の試料に合う必要があります。
Daily Volume Changes the Fixture Conversation
器具は技術的には動作しつつも生産ラボの作業を困難にします。
例の顧客を考えてみましょう:
60 specimens per day(1日
)各試料は位置決め、中央に合わせ、クランプ、試験、取り出される必要があります。
材料の位置合わせが難しいため交換に数分かかると、グリップは機械的な問題だけでなくスループットの問題にもなります。
この点は、実験室が複数の製品幅を交互に使う場合にさらに重要になります。
したがって、ルーチンQCに関しては:
1日に何個の標本を検査しますか?
and:
標本タイプはどのくらいの頻度で変えますか?
これらの質問は材料の破壊力を変えません。
彼らは実用的な試験局のあり方を変えることができます。
工業繊維引張試験システム選択ロードマップ
Send us These 8 details
工業繊維の引張アプリケーションを評価する場合は、機械仕様書を事前に準備する必要はありません。
Send:
- Material / 最終製品
- 適用される標準または顧客仕様
- Specimen width × thickness
- Gauge length
- 典型 + 最大破壊力
- Expected elongation
- Required results
- 標本写真または図面
写真は特にグリップが難しい場合に役立ちます。
まだ破壊力を知らない?
まずは適用規格、材料情報、試料図面を送信してください。
もし他のマシンのテストデータがあれば、それも含めてください。
そして現在の問題は以下の通りです:
標本が滑る。
or:
グリップで必ず壊れます。
tell us.
この情報は、当初購入予定だった機械の容量よりも器具選択の
方が有用です。FAQ
工業用繊維に適した引張試験機は何ですか?
すべての工業用繊維に単一の機械容量はありません。
該当する製品要件、試料形状、予想破断力、通常労働力範囲から始めます。次に、グリップ容量、伸長、移動、必要な結果を評価します。
適切な範囲内の高出力用途の場合、an ITM-LAB RS-8000 10–50 kN ユニバーサル試験機の評価が可能です。
ASTM D5035はすべての産業用繊維に適していますか?
No.
ASTM D5035は、その範囲内での繊維のストリップ法による破壊力および伸長試験を扱っています。「工業用繊維」は、はるかに幅広い製品を含みます。
ジオテキスタイル、補強材、コーティングされた工業製品、または狭い繊維は、異なる製品や顧客の要件によって規制される場合があります。
試料が繊維だからといってASTM D5035を割り当てるのではなく、実際に完成品に適用される要件を用
いてください。より大容量のテキスタイルテンシャルテスターはいつ必要ですか?
予想される試験部隊が既存システムの実用能力に近づくかそれを超える場合、より大きな容量プラットフォームを検討します。
また、グリップのサイズと容量、試料幅、移動幅、試験スペース、将来の製品要件も考慮してください。
決定は力だけで判断すべきではありません。
なぜ産業用ファブリックはテンサイルグリップで滑るのか?
原因としては、試料表面、不十分な拘束、不適切な顎の形状、グリップ幅、または必要な荷重に適さない治具などがあります。
クランプ圧力を上げることが必ずしも正しい解決策とは限りません。なぜなら、過剰な局所圧は顎の損傷や早期故障を引き起こす可能性があるからです。
目標は、新たな故障機構を生み出さずに安定した負荷伝達を図ることです。
50 kNの機械で30 kNの繊維テストは十分でしょうか?
フレームは予想される30 kNの力を超える名目容量を持っていますが、それだけではシステム全体の存在を確定させるものではありません。
ロードセル、グリップ、アダプター、試料幅、期待伸長、ストローク、使用可能な試験スペースも該当する試験要件と照らして確認する必要があります。
高強度繊維試験では、荷重全体の負荷トレインが重要です。
機械を指定する前にもう一度確認
もし問い合わせが次のように述べた場合:
工業用繊維。50 kNの機械が必要。
まだテストを設定するのに十分な情報がありません。
試料の幅、適用試験方法、予想される力の範囲を送ってください。
実際の素材の写真の方がさらに良いです。
そこから、RS-8000が適切なプラットフォームかどうか、そして同様に重要なのは、結果が有用であるためにロードセルと試料の間に何を設置
する必要があるかを判断できます。
