24方向の密閉自動車コネクターは、結合時に68Nに達します。別の検査機関も同じ部品番号を検査し、81 Nを報告しています。
どちらの結果が正しいのでしょうか?
コネクタやテストマシンを責める前に、テスト自体を確認してください。
両方のサンプルは同じ端子で埋め込まれていたのでしょうか?シールは取り付けられていましたか?ラッチの状態は同じだったのでしょうか?コネクタの軸は実際に揃っていましたか?両方のラボは同じ速度と交尾のエンドポイントを使っていましたか?
「交尾力」は一つの測定値のように聞こえます。実際には、定義された条件下でのコネクタシステム全体の機械的応答を指します。
完全な自動車コネクターの場合、ロードセルには端子接合、シール圧縮、ハウジングガイダンス、摩擦、ロック機能が含まれることがあります。セットアップが不十分であれば、器具によるサイドロードが発生することもあります。
これがこのガイド全体で重要な問いにつながります:
具体的に何を測定したのですか?
この記事では、コネクタ同士の自動車用コネクタの接合力とアンメイト力に焦点を当てています。ワイヤーハーネスプル、クリンププルアウト、ケーブル引張試験は対象外です。
実際に何を測定しているのですか?
一方のコネクターは固定式の器具に、もう一方は可動式器具に取り付けます。テスターはそれらを意図した交配軸に沿って合わせます。
ロードセルに到達するものは何でしょうか?
単なる接触力ではありません。
コネクタ設計によっては、測定される負荷には端子の接合、インターフェースシール圧縮、ハウジングの誘導、接合面間の摩擦、ロック機能に関連する抵抗などが含まれます。
そのため、「コネクター挿入力」は試料が明確に定義されていないと誤解を招くことがあります。
個々の端子対は一つの機械的インターフェースです。完全に組み立てられた密閉コネクターは機械式システムです。
現在のSAE仕様はUSCAR2-9で、2024年12月6日に改訂されました。その範囲は、インライン、ヘッダー、デバイスコネクタシステムを含む特定の道路車両用途向けの電気端子、コネクターおよび関連接続システム部品の性能試験を含みます。SAE Mobilus
実務的な点はシンプルです:
力の値だけでなく、力を生み出した構成を説明してください。

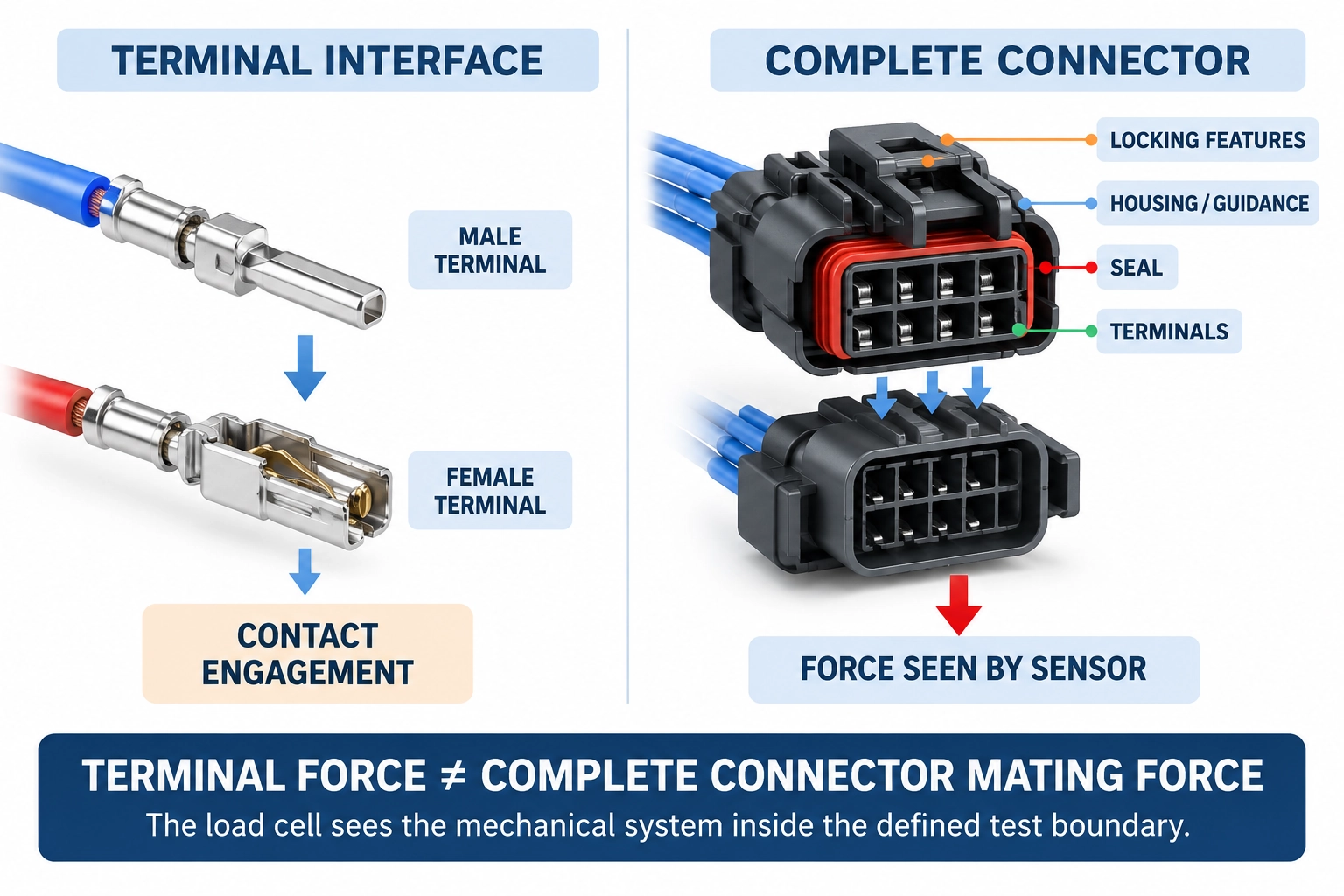

『ターミナル・フォース』は物語の一部に過ぎません
32方向コネクターが完全に埋め尽きているとします。
もし1組の端子ペアに特定の接合力が必要な場合、その数に32を掛けてコネクタの結合力全体を予測できますか?
信頼できていません。
そのショートカットはコネクターの実際の接続方法を無視しています。
個々の接点が必ずしも同じ移動位置で最大抵抗に達するわけではありません。端子が噛み合い始める時点で、シールはすでに圧縮されている可能性があります。住宅に関するガイダンスは脳卒中の他の部分にも影響を与えることがあります。ロック機能は最終交尾近くに別の機械的現象を引き起こすことがあります。
耐性も重要です。
つまり:
コネクタの完全な結合力は、単なる端子力×端子数ではなく、システムの応答です。
この区別は、同じファミリーのコネクタを比較する際に特に重要です。
32キャビティのハウジングに20
個の端子が入っている場合、同じ32個の端子が揃ったハウジングと機械的には同等ではありません。両方を記録する:
空洞数:32
末期個体数:20
その数字は異なることを説明しています。
機械を定義する前にテスト記事を定義しましょう
ここで書類のように見える詳細が結果に影響を与え始めます。
意味のある比較のためには、テスト記事が他のエンジニアが再現できるほど明確に定義されている必要があります。
最低限、それはハウジング、キャビティ数、実際の端子数、シール構成、二次部品、ロックの状態、必要な事前調整の知識を含みます。
例えば:
ハウジング:24ウェイ
ターミナル数:24/24
インターフェースシール:設置済み
TPA/ウェッジ:該当
するところで設置CPA条件:手順
によって定義サイクル状態:記録済み
これを単にこう書く報告書と比較してみてください:
「24ピン自動車コネクター — 68N」
二つ目の結果は再現がはるかに難しいです。
同じハウジングが複数の生産バリアントで使用される場合も重要です。2つの部品は同じ外殻を共有しても、同じ機械的な結合システムを持つわけではありません。
適用される管理規格、コネクタ図面、OEM/顧客手順が実際の試料の状態を定義すべきです。
交尾、アンメイト、アンロック、保持は別のテストです
いくつかの自動車コネクター試験では、結合軸に沿ったまたはその近くでの力が関与します。それでも機械的なイベントは異なります。
| テスト | 機械式イベント | それが伝えていること |
|---|---|---|
| 交尾の力 | コネクターの半分は一緒に動く | 定義された結合状態に達するために必要な力 |
| アンメイティング・フォース | コネクターの半分は定義された解放条件下で分離 | しますコネクタ分離時の抵抗 |
| アンロック・フォース | リリース機能が操作されます | ロック機構を操作するために必要な力 |
| 保持部隊 | ロックされた接続は機械的に負荷がかかります | ロックされたアセンブリの分離抵抗能力 |
| 端末のエンゲージ/ドゲージ | 個々の端子対は一緒に動くか離れて動 | く端子インターフェースの機械的挙動 |
このガイドは交尾と交尾解除に焦点を当てています。
もう一つ明確にすべき境界線があります。
自動車コネクターのアンメイト力はワイヤーハーネスの引っ張り力ではありません。
2つのコネクタハウジングを結合軸に沿って分離することで、コネクタインターフェースを評価します。端子や圧着、ハウジングに対してワイヤーを引っ張ると荷重経路が変わり、別の工学的な問いに答えます。
単位はまだニュートン単位かもしれません。
テストは同じではありません。
ロックか解放か?テストが変わる
同じコネクタペアが同じ力のテスターに取り付けられていると想像してください。
最初の試験では、分離前に一次ラッチを解除します。
2つ目は、ラッチが噛み合ったまま機械が軸方向の分離荷重をかける間です。
クロスヘッドは同じ方向に動くかもしれませんが、機械的な動作は異なります。
最初のものは定義されたアンメイト操作を表すことができます。
後者では、ロックシステムが分離に抵抗します。手順によっては、通常のアンメイト力ではなく、保持やロック挙動を評価することになるかもしれません。
CPAや二次的なロック機能も同じ問題を引き起こします。
その状態は、その日に標本を設置した人に任せるべきではありません。
定義して。録音してください。
守るべきルールが一つあります:
力の限界を、両方の値をニュートンで報告しているからといって、ある機械的イベントから別の力の限界へと移してはいけません。
密閉コネクターはもう一つの機械的システムを追加します
密閉された自動車用コネクターは単に「少し摩擦を増やす」だけではありません。
密閉システムはフォーストラベル応答の重要な一部となり得ます。
コネクターが結合する際、ハウジングの誘導、シール接触、シール圧縮、端子の接合、最終ロックはストローク内の異なる、時には重なる位置で行われることがあります。
それが曲線解釈を有用にしますが、同時に罠も生み出します。
トレース上の特徴を指さしてこう言いたくなるのは簡単です。
「あの峰が封印だ。」
たぶんね。
しかし、曲線だけでは証明できません。
フォーストラベルトレースは、交尾移動のどこで機械的イベントが起こったかを教えてくれます。物理的な原因を特定するには、コネクターの形状、制御された試料の変化、観察、または他の診断方法からの裏付けが必要です。
この区別は故障解析において重要です。
カーブを使ってイベントの位置を特定してください。それを使って原因を作り上げてはいけません。
テスト速度はテスト条件の一部です
速度はテスト開始時に消える機械の設定として扱われることもあります。
それは結果の文脈の一部として残すべきです。
2つの検査室が同じ部品を実質的に異なる速度で試験する場合、測定された力の違いを製品の違いに即座に帰結させるべきではありません。
最初の疑問は、同じ手順を再現したかどうかです。
これは特に以下の点を比較する際に重要です:
サプライヤーレポート、
内部検査結果、
資格試験、
そして生産ラインでの調査。
有用なルールは次の通りです:
その速度のない力の値は、そのテスト条件の一部が欠けていることになります。
機器が速度を再現できるからといって、他のコネクタファミリーの速度をコピーしないでください。適用される制御標準またはOEM/顧客手順で求められる速度を使用してください。
曲線はピークが知らない何かを知っている
ピークフォースは有用です。
また、機械的な事象を高度に圧縮した記述でもあります。
2つのコネクタサンプルを考えてみましょう。両者とも最大接合力は68 Nです。
最初の曲線は徐々に上昇し、期待される交配領域内で最大に達し、定義された終点に向かって続きます。
2匹目は移動の非常に早い段階で68Nに達し、下降してから交尾を続けます。
レポートが以下のみを保存する場合:
最大力 = 68 N
サンプルは全く同じに見えます。
機械的にはそうではありません。
、自動車コネクターの受け入れ限界ではありません。
交尾曲線の読み方
水平軸を単なるミリ単位で考えるのではなく、交尾の出来事のタイムラインとして扱
いましょう。A — アプローチ:コネクターの半分は最初の意味のある機械的相互作用に向かって動きます。
B — 初期の関与:住宅や指導の要素が相互作用を始めます。試合日程のオフセットはすでに結果に影響を与えることがあります。
C — プログレッシブ・マッチング:コネクターシステムの多くが測定された抵抗に寄与します。ターミナル、シール、ハウジングの相互作用が重複する場合があります。
D — 主力部隊地域:主要な部隊イベントが発生します。その大きさや移動位置の両方が有用です。
E — 最終結合/ロック領域:コネクターが定義された最終条件に近づきます。
F — エンドポイント:指定された結合操作が完了したところでテストが終了します。
テスターのストロークが多いからといって運転を続けないでください。

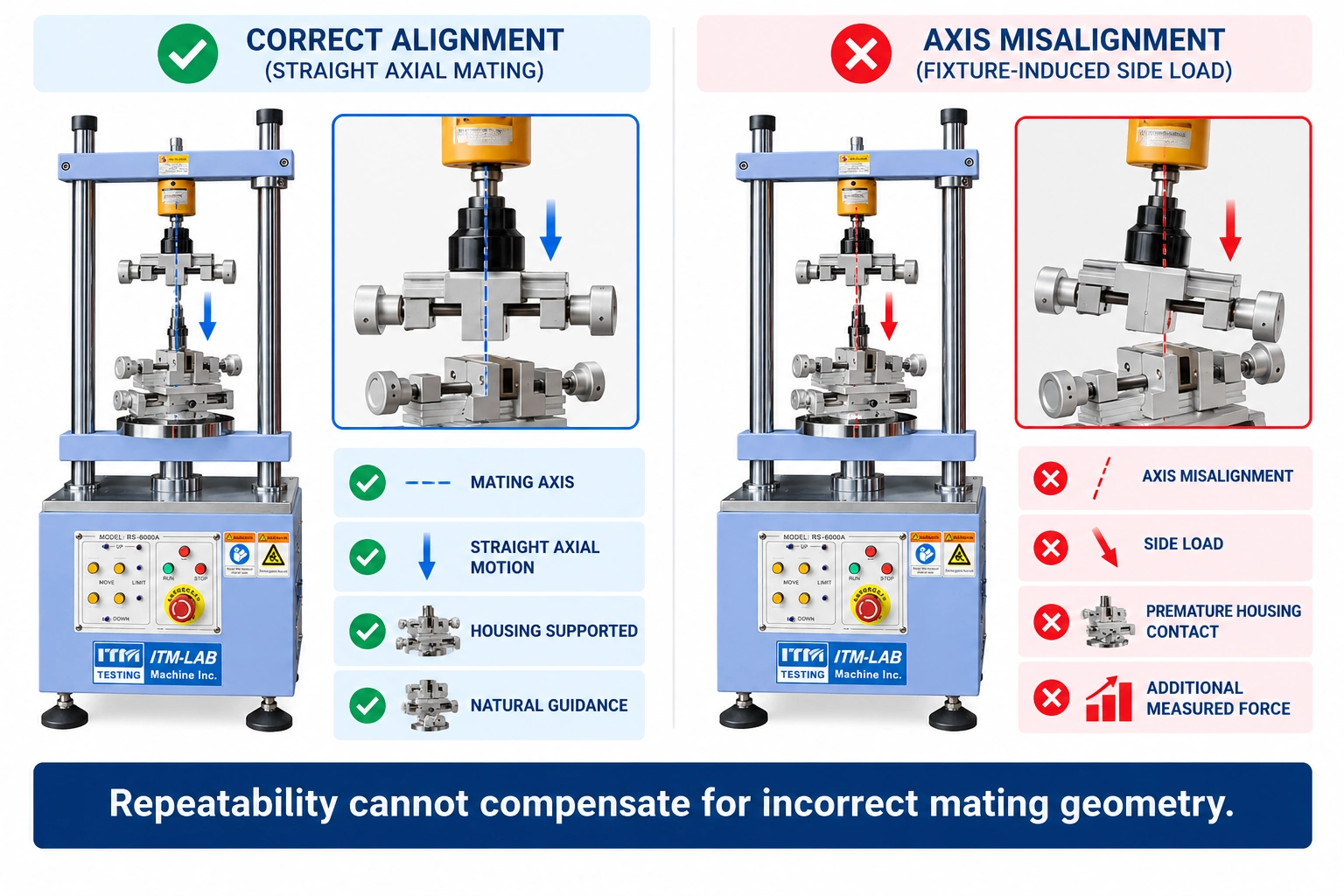

アライメント誤差が測定力となる
機械は直線的に動く。
コネクターの半分が少しずれています。
結合が始まると、コネクターのジオメトリは不一致に対応しようとします。これにより、サイド荷重、ハウジングの早期接触、追加の摩擦、接具のたわみ、または詰まりが生じる可能性があります。
ロードセルはその結果として得られる力を測定します。
「実際のコネクターの力」と「誤ったアライメントによって生じる力」を自動的に区別することはできません。
ここで重要な実務的なポイントがあります。
繰り返し可能な治具でも、繰り返し誤った結果を生むことがあります。
ほぼ同一の5つの曲線は再現性を示しています。
これらは正しい結合幾何学を証明しません。
良いフィッスチュートには三つの役割があります
コネクターの治具は複雑に見える必要はありません。正しいことをコントロールする必要があります。
ホールド:標本を不必要な動きなく固定すること。
アライメント:意図した交尾軸を設定します。
試験には参加しない:ハウジングを変形させたり、自然な誘導を妨げたり、動く部分に接触したり、意図しない機械的停止装置にならないようにしてください。
また、器具はコネクターのアーキテクチャに依存します。インラインコネクタ、ヘッダー、デバイスコネクタは、サポート形状が非常に異なる場合があります。
現在のUSCAR2-9は、インライン、ヘッダー、デバイスコネクタシステムで使用される適用される端子を明示的にカバーしています。 SAE Mobilus
実務的な注意点:移動開始時に予期せぬ力のピークが現れた場合は、ロードセルのレンジを変更したり端末システムの欠陥と判断する前に、アライメントや意図しないハウジング接触点を確認してください。
終末数から交尾力を予測できますか?
魅力的な近道はこんな感じです:
32端子 × 2 N = 64 N コネクターの結合力
きれいにしています。
また、未完成でもあります。
この計算では、噛み合いタイミング、シール、ハウジングの誘導、公差スタック、アライメント、ロック機能は無視されています。個々の機械的貢献は異なるトラベル位置でピークに達することもあります。
ターミナルカウントは依然として有用な情報です。
実際の終末人口も同様です。
どちらも完全な力モデルではありません。
高い数値が必ずしもコネクタの不良を意味するわけではありません
トラブルシューティングの例
密閉された32方向コネクタは、結合力のトレースが予想以上に高く見えます。
最初の反応はこうかもしれません:
「端子が狭すぎる。」
その結論は時期尚早です。
まず、標本を確認しましょう。
終端集団は参照サンプルと同じですか?インターフェースシールは取り付けられていますか?指定された二次成分は存在しますか?サンプルは同じ予備調整や交配サイクルを経験していますか?
次に曲線を見てください。
予期せぬ力の事象が通常の主要な交配領域ではなく、移動の始まり近くで起こるとします。
それなら調査の場ができる。
器具の検査で、2つのコネクター半分間にわずかな角度のずれがあることがわかります。アライメントが修正されテストを繰り返した後、初期の異常は消え、結合痕跡は滑らかになります。
しかし、それが自動的にコネクターが通るという意味ではありません。
結果として生じる力は、適用される要件と照らして評価する必要があります。
改善したのは測定の質でした。
試験は意図された機械的イベントに近づいています。
トラブルシューティングの際には、この質問の方がより有用であることが多いです:
移動のどこで力が変わったのでしょうか?
次に:
どれくらいニュートン高すぎるのでしょうか?
「75 Nコネクタの力制限」は実際にどこに適用されるのでしょうか?
自動車用コネクターの力の制限を捜索すると、75 Nが頻繁に表示されます。
検索結果に出たからといって、その数字を図面に付け
てはいけません。結合力、アンメイティング力、解除力、保持力は異なる機械的要求です。受け入れ基準は、適用される規格、改訂版、コネクタ設計、OEM/顧客仕様によって異なります。
したがって、現行のUSCAR2-9は文脈に依存する「自動車コネクター力制限」に縮小されるのではなく、管理された仕様として使用されるべきです。SAEは現在、USCAR2-9を現在の改訂版と定めており、改訂日は2024年12月とされています。SAE Mobilus
より良い数列は以下の通りです:
どの機械的なイベントですか?
↓
どのコネクタ構成ですか?
↓
どの標準と改訂版ですか?
↓
どのOEM/顧客の要件ですか?
↓
どの受け入れ基準が適用されますか?
ある数値はあるテストでは正しい場合もあれば、別のテストには全く不適切でないこともあります。
どの基準が重要なのか?
この用途では、4つの参照層または要件層を分ける価値があります。
| 参考文献 | 試験との関連性 |
|---|---|
| SAE/USCAR-2 | 自動車用電気コネクターシステム性能試験および要件 |
| ISO 8092-2:2023 | 道路車両配線ハーネスで使用される電圧クラスAコネクタの用語、試験方法および一般的な性能要件 |
| EIA/ECA-364-13 | 電気コネクターおよびソケットの一般的な結合およびアンメイト力試験手順 |
| OEM/顧客仕様 | プロジェクトの実際の構成、コンディショニング、試験パラメータ、受容基準を定義する場合があります |
SAEは現在、2024年12月6日付の改訂版としてUSCAR2-9を掲載しています。公表されている範囲には、適用可能な低電圧0–60 VDCおよび同軸道路・車両接続システムが含まれます。SAE Mobilus
ISOは現在、 2023年9月に発行されたISO 8092-2:2023版第5版を掲載しています。ISOで定義された範囲内で、道路車両の電気配線ハーネスで使用される電圧クラスAコネクタの用語および一般的な性能試験方法を扱っています。ISO
米国のDLA ASEデータベースでは、EIA/ECA-364-13をアクティブとして記載し、電気コネクターおよびソケットの結合および離脱力試験手順として識別しています。 ASSIST-Quick捜索
資格認定作業では、該当する管理基準と顧客文書を用い、この要約記事(本記事を含む)に頼らず、受理基準を
活用してください。なぜ2つの検査室で結果が異なるのでしょうか?
2つの検査室で意見が異なる場合は、最終的なピーク値だけを比較し始めないでください。
まず試験条件を比較してください。
住宅、ターミナルの人口、シール、二次的な構成要素は同じだったのでしょうか?標本は同じ条件付けや交尾サイクルを見ていたのでしょうか?速度は同じだったのでしょうか?ラッチ(鎖)かCPAは同じ州でしたか?交尾軸は揃っていたのでしょうか?両方の備品は同じようにハウジングを支えていたのでしょうか?両方のテストは同じエンドポイントで止まったのでしょうか?
次にデータ処理を見てみましょう。
両方のシステムは同じストロークの部分で報告された最大値を定義していたのでしょうか?
これらの変数が制御されて初めて、機械間比較は特に有用になります。
校正証明書は重要な疑問に答えます:
この測定システムは力を正しく測定できるのでしょうか?
以下には答えていません:
両方の検査室は機械的に同等の試験を実施していましたか?
両方必要です。
テストレポートは何を保存すべきか?
通常の生産スクリーニングでは、ピーク値と合格・不合格の結果で十分かもしれません。
開発、サプライヤー比較、故障分析のためには、テストを再現できる十分な情報を保持してください。
有用な記録には以下が含まれます:
コネクタ部品番号 | キャビティ数 | 端子数 | シール状態 | 結合/アンメイト | ラッチ/CPA状態 | 標準 + 改訂 | テスト速度 | 結合エンドポイント | 治具構成 | サイクル/コンディショニング状態 | ピークフォース | 力-移動曲線
正確なテンプレートよりも原則の方が重要です:
力の結果が機械的な試験条件でない場合、後で比較が困難になります。
テストシステムが実際に制御すべきものを
機器選びを以下のような状態で始めないでください:
「機械は何キログラムですか?」
まずはコネクターから始めましょう。
測定範囲は、予想される労働力に合ったものであるべきです。モーションシステムは、意図された結合方向と必要な速度を再現しなければなりません。利用可能な試験スペースは、器具、コネクター半分、積載クリアランス、完全な結合移動を収容できなければなりません。
そして、治具は結果の一部にならないように試料を保持しなければなりません。
フォース・トラベルの同期も重要です。ピークフォースは合格・不合格の判断を支持します。同期された力と変位は、事象がどこで起こったのかを理解することを目的とした際に、はるかに多くの情報を提供します。
ITM-LABアプリケーションでは、これらの要件は RS-6600A 自動挿入・抽出力テスター、 5〜100 kgfの力構成、150 mmの移動、最大600 mm/minの速度、クラス0.5の精度、パナソニックサーボ制御および同期力-変量取得。
しかし、容量の数値だけではシステムがコネクターに適しているかどうかは判断できません。
作業力、使用可能なテストエンベロープ、速度、治具の形状、アライメントが最優先です。
自動車コネクター力試験システム選択ロードマップ
テストの設定に必要なこと
最初の技術レビューは長いRFQを必要としません。
コネクタ図面または結合ペア、キャビティ数と端子数、密閉/非密閉構成、必要な結合またはアンメート測定、予想される力の範囲、移動速度、ロック/CPAの状態、適用される標準および改訂、ピークフォースのみまたは完全なフォーストラベルカーブの要りを添付してください。
通常、それがテストのエンベロープと治具の方法の復習を始めるのに十分な情報です。
FAQ
自動車用コネクターの接合力とは何ですか?
自動車用コネクタの接合力とは、定義されたコネクタ半分が特定の機械的条件下で結合される際に測定される力です。完全なコネクタの場合、端子の接合、シール、ハウジングの誘導、ロック機能などが定義された結合操作内で
含まれます。交尾とアンメイトフォースの違いは何ですか?
接合力はコネクターの半分が一緒に動く間に測定されます。アンメート力は、定義された分離時に測定されます。ロックおよびリリース条件は、ロックされたコネクタを外すことが異なる機械的試験を意味する可能性があるため、指定する必要があります。
75Nは自動車用コネクターの最大接合力ですか?
75Nを普遍的な交配力の限界として扱わないでください。受け入れ基準を適用する前に、機械的なイベント、適用される規格および改訂、コネクタ構成、OEM/顧客の要件を決定してください。
端子数は自動車用コネクタの接合力を決めるのでしょうか?
いいえ。端子の構成も結果に寄与しますが、シール、ハウジング形状、接合タイミング、公差、アライメント、ロック機能もコネクタ全体の応答に影響を与えることがあります。
なぜコネクタの接合力が予想より強いのでしょうか?
試料の構成、シール状態、コンディショニング履歴、テスト速度、治具のアライメント、ロック状態、結合のエンドポイントを確認してから、コネクタ自体が欠陥であると結論付けてください。異常事象のフォーストラベル曲線上の位置は調査範囲を絞り込むのに役立ちます。
ピークフォースを記録しるべきか、それとも完全なフォーストラベルカーブを記録すべきか?
ピークの力は一部の生産判断には十分かもしれません。同期された力-移動曲線は、結合ストローク中に機械的イベントがどこで発生するかを示すため、工学解析により有用です。
最終要点
自動車コネクターが予期せぬ力の結果を生じた場合、最初の質問は以下の通りではありません。
数字が多すぎるのでしょうか?
質問:
具体的に何を測定したのでしょうか?
コネクターは正しい構成でしたか?シールや必要な二次部品は取り付けられましたか?ロック状態は定義されていたのでしょうか?二つの半分は意図された交尾軸に沿って動いたのでしょうか?正しい速度が使われていたのでしょうか?テストは意図されたエンドポイントで終了しましたか?
これらの条件が制御されると、ピークフォースはより意味のあるものになります。
そして、2つのサンプルが同じピークに達したら、その曲線を見てください。
その数値は、その力がどれほど強くなったかを示しています。フォーストラベルの歴史がそれがいつ起こったかを教えてくれます。
ここで有益な工学的調査が始まることが多いのです。
