50 kNのユニバーサルテストマシンは仕様ではありません。
それは出発点に過ぎません。
同じプロジェクトで50 kNのフレームを2つのメーカーが提示し、非常に異なるテストシステムを提供できます。1つは単一のロードセルと基本的なグリップを含む場合があります。また、低容量ロードセル、伸長計、用途固有の器具、標準ベースのソフトウェア手法、設置、キャリブレーションを追加するものもあります。
どちらの引用も冒頭に「50 kN UTM」と書かれているかもしれません。
必ずしも同等とは限りません。
だからこそ、ユニバーサルテスト機器メーカーを比較するには、容量や速度、価格をスプレッドシートに記入するだけでは不十分です。
この2026年ガイドでは、アクティブマテリアルテスト製品ラインと公開技術情報を持つ10のメーカーをレビューしました。最高から最悪まで順位付けはされていません。異なるメーカーは異なる戦力範囲、用途、自動化レベル、サポート要件に対応しています。
より有用な質問は「最大のUTMを作るのは誰か?」ではありません。
それは以下の通りです:
実際に実施するテストに適したシステムを誰が設定できるのでしょうか?
一目で見る:ユニバーサル試験機メーカー10
社| Instron | USA | 低力から高力材料試験 | 3400 / 6800 | Broad testing ecosystem |
| ZwickRoell | ドイツ | 200 N–2,500 kN UTMポートフォリオ | zwickiLine / ProLine / すべてのroundLine | 統合システムと自動化 |
| 島津 | 日本 | コンパクトから高力材料試験まで | EZ Test / AGS / AGX-V2 | 精密計測 |
| MTS | USA | 静的および高度な機械的試験 | Criterion / 高力システム | 高度な機械的試験 |
| ティニウス・オルセン | USA | 電気機械式および油圧システム | ST / SLシリーズ | 工業材料試験 |
| ADMET | USA | 設定可能な材料試験システム | eXpert Series | アプリケーション固有の構成 |
| Hegewald & Peschke | ドイツ | 低力から非常に高力のシステム | inspektシリーズ | モジュール性と自動化 |
| TestResources | USA | 静的およびカスタム機械的テスト | Universal Test Machines | カスタムテストアプリケーション |
| Mark-10 | USA | コンパクトな低力テスト | Universal Testing Systems | 力と製品テスト |
| ITM-LAB | 中国 | 50 N–300 kN 静的UTMレンジ | RS-8010A / RS-8000 / RS-8000A | カスタム構成と工場工学 |
リサーチノート:製品情報は2026年9月に公開されたメーカー情報と照合されました。正確な仕様、構成、アクセサリー、地域ごとの入手状況、サービスオプションについては、調達前に各メーカーと確認する必要があります。
これらのメーカーを選んだ方法
これは市場シェアランキングではありません。
現在、ユニバーサルや材料試験機を自社ブランドで提供し、特定可能な製品プラットフォームを提供し、エンジニアや調達チームが一般的な販売説明を超えてシステムを調査できるほどの技術情報を公開しているメーカーを探しました。
ショートリストは意図的に市場の異なる部分をカバーしています。
一部の企業は、幅広いグローバルな材料試験エコシステムを提供しています。また、疲労、自動化、非常に高い力にまで及ぶものもあります。特にコンパクトな力試験やカスタム部品用途に特に関連するものもあります。
その区別は重要です。
20 Nの医療機器実験室と200 kNの試料を採取する金属実験室は、いずれも「ユニバーサル試験機」を探すことがあります。彼らは同じような購買問題を抱えていません。
比較はテストから始めなければなりません。
1. インストロン
Instronは機械材料試験の分野で最も確立された名称の一つであり、プラスチック、金属、複合材料、医療機器、電子工学、航空宇宙、自動車、研究所などでシステムが使用されています。
現在の6800シリーズは、低力の単一列システムから二列のテーブルトップおよびフロアスタンディング構成まで幅広く展開しています。シリーズは300 kNに達し、異なるロードセルオプションは最大フレーム容量を大きく下回る実用的な測定能力を拡張します。インストロンは、2580シリーズのロードセルでロードセル容量の1/1000まで±0.5%の読み取り値を規定しています。
この詳細は300kNの見出しだけではより有用です。
インストロンはグリップ、治具、伸長計、環境アクセサリー、Bluehillソフトウェアの広範なエコシステムも持っています。したがって、実験室は負荷フレームを単独の機械として扱うのではなく、1つのプラットフォームを大きく異なる用途に設定できます。
Instronの見積もりを他のメーカーと比較する場合は、フレームだけでなく計測チェーン全体を比較してください。
100 kNのフレームは機械的にどれだけの機械に対応できるかを示しています。
150Nテストがどれだけ正確に測定されるかはわかりません。
2. ツヴィック・ロール
ZwickRoellは現在、約200 Nから2,500 kNをカバーするユニバーサル試験装置をリストアップしており、このグループの中でも最も広い静力範囲の一つです。
しかし、力の射程は物語の一部に過ぎません。
ZwickRoellは、ロードフレーム、ロードセル、伸長計、電子機器、試験ソフトウェア、試料グリップ、試験ツールなど、試験システムに関する主要部品を開発・製造しています。
このレベルの統合は、測定チェーン全体が重要な場合に重要です。
自動化も調査すべき分野です。1日に5個の標本を検査する実験室は、おそらく自動検体処理を必要としません。高スループットの金属実験室で数百点の標準化された試料を処理すると、全く異なる結論に達することがあります。
これにより、基本的なUTM比較表でしばしば見落とされる選択因子が導入されます。
スループットは機械仕様にもなり得ます。
オペレーターの時間がすでに実験室のボトルネックである場合、容量とクロスヘッド速度のみの比較では問題の一部が未解決のままです。
3. 島津
Shimadzuはより広範な精密計測の背景から材料試験に取り組んでいます。
ユニバーサル試験ポートフォリオには、低強度の実験室作業向けのコンパクトシステムやAGXシリーズのような高性能プラットフォームが含まれます。
このため、測定ワークフロー、実験室機器、オペレーターとの相互作用、データ処理が機械的性能と並んで重要となる場合、島津は検討する価値があります。
ここにもう一つ有益な教訓があります。
UTMのサイズは力だけで選ぶべきではありません。
低力エラストマーは伸長のため、かなりの垂直試験スペースを必要とすることがあります。はるかに強い金属試料は、比較的短い伸長で破損することがあります。
最も強い標本が必ずしも最も高い機械を必要としているわけではありません。
4. MTS
MTS Systemsは、機械試験プログラムが単純な静的引張・圧縮作業を超えて拡張される場合に特に重要になります。
生産QC要件は単純に以下の通りかもしれません:
試料を一度引き抜き、曲線を記録し、結果を計算して止める。
研究開発プログラムは異なる形で発展することもあります。
次の要件には、循環荷重、疲労、部品耐久性、より高度な制御、または構造試験が含まれる場合があります。
それが調達の議論を変えます。
それは、研究所が使わないかもしれない能力に対して費用を支払うべきだという意味ではありません。つまり、試験プログラムの方向性をプラットフォーム選定前に検討する価値があるということです。
今日の静的テストが明日の疲労や耐久性のプログラムになると予想される場合は、最初の見積もりが準備される前にサプライヤーに伝えてください。
5. ティニウス・オルセン
Tinius Olsenは材料試験の長い歴史を持ち、電気機械式および油圧式試験システムの両方を提供し続けています。
より広範なポートフォリオには、ユニバーサル試験機、グリップ、伸長計、ソフトウェア、インパクトシステム、その他の材料試験機器が含まれます。
ここで、今なお重要な疑問が浮かび上がります。
電気機械式か油圧式か?
普遍的な答えはありません。
多くのプラスチック、ゴム、フィルム、接着剤、繊維、中程度の力の部品試験において、電気機械式UTMは実用的かつ柔軟性があります。
高力金属や構造用途では異なる要件が生じることがあります。
判断は力、速度、制御モード、試料の挙動、保守環境、適用される試験方法から下されるべきであり、常に一つの駆動技術が優れているという前提からではありません。
6. アドメット
ADMETは現在、eXpert 2600プラットフォームを5〜600 kNのテーブルトップおよび床立型構成で提供しており、引張、圧縮、曲げ、せん断、その他関連用途に対応しています。
標準クーポンの場合、システムの選択は比較的簡単です。
完成品の場合、器具自体がプロジェクトになることもあります。
以下の2つのRFQを比較してください:
10 kNのテンシャルテスターが必要です。
および:
組み立て済み部品を軸方向に引っ張り、分離するまで最大力と力・変位データを記録する必要があります。最大期待荷重は1.2 kNです。図を添付します。
2つ目の依頼は、アプリケーションエンジニアにとって有用な材料となります。
試料が珍しい場合、治具の設計能力もフレームと同じくらい注目されるべきです。
7. ヘーゲヴァルトとペシュケ
Hegewald & Peschke inspektファミリーのユニバーサルテストシステムを開発しています。
製品アプローチは強固なモジュール構造で、異なるグリップ、伸長計、環境機器、用途特化の治具と組み合わせることができます。
機械が進化すると予想される際には、その点を考慮する価値があります。
検査室は今日、環境引張試験用にUTMを購入し、後で高温試験を追加することができます。別の会社は、2つ目のロードセルやカスタム部品器具を追加することがあります。
発売当日からすべてのアクセサリーを買う必要はありません。
プラットフォームが対応できるかどうかは知る必要があります。
UTMは単一テストマシンではなく、実験室のプラットフォームとなることが多いです。
8. テストリソース
TestResourcesは、引張、圧縮、曲げ、せん断、穿孔、部品用途向けの汎用および機械的試験システムを提供しています。
この会社は、標本が従来の標準化されたクーポンに見えない場合に特に重要です。
完成品や独自部品の場合、負荷容量は仕様の中で最も簡単な部分かもしれません。
アライメント、取り付け、アクセス、治具の剛性、スタートポジション、試験完了の定義にはさらなる工学的作業が必要です。
カスタム製品のテストでは、メーカーの標準グリップカタログにとどまらずに
済ませてください。 エンジニアリングチームが具体的に器具を定義する前に、どのような情報が必要かを尋ねましょう。
9. マーク-10
Mark-10は低力試験において有用な位置を占めています。
その背景には、力とトルクの測定、試験台、センサー、グリップ、アタッチメント、コンパクトな試験システムが含まれます。
すべてのアプリケーションが大規模な二重カラムのUTMを必要とするわけではありません。
コネクタの引き出し式、小型スプリング、医療製品、包装部品、ボタン、小型アセンブリなどは比較的低い力で動作可能です。
また、自動でオーバーサイズしない理由もあります。
もし試験全体が100N未満で行われた場合、重要な問題は提案されたシステムが100N付近でどのように機能するかであり、フレームが50,000Nに耐えられるかどうかではありません。
大きいからといって自動的に正確というわけではありません。
10. ITM-ラボ
ITM-LABは、静的ユニバーサルテストマシンの範囲を低・中・高力の応用に合わせて構成しており、すべてのテストに1フレームを使用するのではありません。
RS-8010Aは50 Nから5 kNをカバーし、プラスチック、ゴム、フィルム、接着剤、繊維、包装材料、小型部品の低引張、圧縮、曲げ、剥離、破断および関連試験を目的としています。 RS-8000は汎用材料試験用に10〜50 kNの範囲に移行します。より強い力の用途では、RS-8000Aは100〜300 kNをカバーします。
この分離は実用的なものだ。
フィルムピール試験と200 kNの金属引張試験は、ユニバーサル試験機と呼ばれる装置で実施可能ですが、同じフレーム、ロードセル、グリップ、トラベル、ひずみ測定の構成は必要ありません。
ITM-LABは、用途固有の治具、試験方法の構成、制御温度条件下での機械試験システムもサポートしています。
したがって、有用なプロジェクト調査は以下から始まります。
こちらがテスト基準です。これが標本です。以下が予想される力と変形です。これが私たちが求める結果です。
単純に:
20kNのUTMが必要です。
実際にUTMと別のUTMを分けるものは何でしょうか?
いくつかのユニバーサルテストマシンメーカーを絞り込んだ後は、ブランド比較の重要性は薄れます。
では提案されたシステムを比較してみましょう。

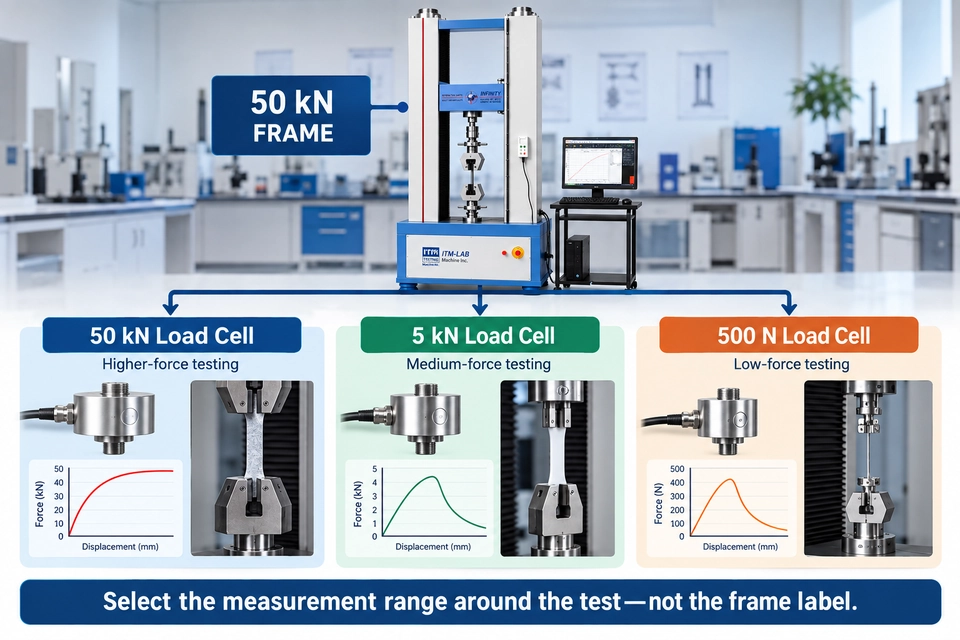

フレーム容量は測定範囲ではありません
この区別は根本的なものです。
フレーム容量とは、機械の最大機械的負荷です。これは搭載されたロードセルの有用な測定範囲とは異なります。
例えば、サプライヤーが50 kNフレームを提案したとします。
通常の試験力は300Nです。
問題はフレームが300Nに耐えられるかどうかではありません。もちろん可能です。
役立つ質問は以下の通りです:
-
どのロードセルが設置されていますか?
-
どの範囲で必要な精度を満たしているのでしょうか?
-
低容量のロードセルはセットアップを改善するでしょうか?
-
適用される校正や検証の要件は何を規定していますか?
-
今後のテストでは異なる負荷範囲が必要になるのでしょうか?
インストロンの現行6800仕様はこの違いを明確に示しており、フレームファミリーは300 kNまで拡張され、負荷セルの構成や航続距離に応じて負荷測定精度が別々に指定されています。
標本の伸長は名目上の移動は使用できません
仕様書には800mmまたは1,000mmのクロスヘッドトラベルが記載されていることがあります。
標本の延長で自動的に全てが手に入るわけではありません。
ロードセルはスペースを取る。
上部のグリップがスペースを取る。
下のグリップはスペースを取る。
アダプターはスペースを取る。
そして、必要な初期グリップの分離が必要です。
標準的なクロスヘッドの移動は、実用的な試料延長とは異なります。
これは特にゴム、繊維、フィルム、その他の高伸縮性素材において重要です。
試料はカラムの間に収まりますが、実際の試験構成には合いません。
グリップも測定の一部です
薄いフィルムは顎の縁を破ることがあります。
コーティングされた布は滑ることがあります。
ゴムは不適切なグリップから抜けてしまうことがあります。
ワイヤーはクランプポイントで切れることがあります。
脆い試料は試験開始前に損傷を受けることがあります。
その場合、より正確なロードセルでもテストは解決しません。
ロードセルは機械的なセットアップによって生じる力のみを測定します。
グリップが悪いと非常に精密で悪いデータが生まれることがあります。
クロスヘッドの変位は必ずしも標本のひずみではありません
UTMはクロスヘッドがどれだけ動いたかを知っています。
それだけでは、試料ゲージの長さが正確にどれだけ伸びていた
かがわかるわけではありません。荷重トレイン内の他の部分の動き—機械の適合性、グリップ、アダプター、ゲージ長外の試料領域など—も記録された排気量に影響します。
一部のテストでは、クロスヘッド変位で十分です。
特に弾性率、降伏、正確なひずみ挙動が必要な場合には伸長計が必要になることもあります。
これは試験方法が決めるべきであり、見積もり価格を下げたいという意欲が決まるのではありません。
ソフトウェアは画面上の曲線以上のものです
ほぼすべての現代のUTMは、移動に対する力をプロットできます。
重要なのは、曲線が現れた後に何が起こるかです。
方法によっては、引張強度、弾性率、降伏、証明応力、折れ時の伸長、平均ピール力、曲げ強度、圧縮特性、バッチ統計、または合格・不合格限界の計算が必要になる場合があります。
実際に実施したい方法をサプライヤーに示してもらいましょう。
「ASTM/ISO対応ソフトウェア」という言葉だけでは曖昧すぎます。
50 kNのUTMは仕様ではありません
二つの仮想的な引用を考えてみましょう。
両者とも以下のタイトルです:
50 kN ユニバーサル・テライシング・マシン
| Configuration | システムA | <番目のスタイル="height: 40.6667px;">システムB|
|---|---|---|
| フレーム容量 | 50 kN | 50 kN |
| プライマリロードセル | 50 kN | 50 kN |
| 二次ロードセル | — | 1 kN |
| クロスヘッドの移動 | 800 mm | 1,100 mm |
| テンサイルグリップ | マニュアルウェッジ | Pneumatic |
| 圧縮プラテン | 含まれます | 含まれます |
| Extensometer | — | 含まれます |
| Software | 基本力/変位 | 標準固有の手法 |
| キャリブレーション | Factory | Traceable on-site |
| トレーニング | Remote/manual | On-site |
| Future Fixture integration | 指定なし | スコープに含まれます |
システムBはかなり高くかかる場合があります。
だからといって、そのフレームが高すぎるわけではありません。
どちらの引用も「50 kNのユニバーサルテストマシン」と書かれています。これらは同等の試験システムを記述していません。
価格比較前に技術的な範囲を正規化しましょう。
50 kNのUTMがまだ間違ったマシンになり得る理由
ゴム引張試験を考えてみてください。
予想最大力:450 N
初期ゲージ長:25 mm
期待伸長:600%
必要出力:引張特性と伸縮
誰かが450Nを見てこう言う:
すでに50kNの機械を持っています。それを使え。
たぶんね。
しかし、50 kNはこのテストでほとんど興味を引かない数値です。
まず、搭載されたロードセルが約450Nの測定性能を提供しているか確認してください。
グリップを取り付けた後に使えるストロークを確認してください。
伸長が600%になると、最大力ではなく変形がより重要な機械的要件になる可能性があります。
次は「グッキング」です。標本を顎で滑ったり失敗したりせずに持ちこたえられますか?
次にひずみ測定をします。試験方法は直接の試料ひずみが必要ですか?
最後に、ソフトウェアについてですが、必要な計算を出せるのでしょうか?
適切なロードセル、十分なストローク、適切なグリップ、適切なひずみ測定を持つ小型フレームの方が、はるかに良いシステムかもしれません。
フレーム容量が本当の選択問題ではなかった。
なぜUTMの見積もりは比較が難しいのか
調達チームはしばしば3つの見積もりを受け取り、その合計は3つも大きく異なります。
価格を並べてから技術的な正規化を行ってください。
UTMの引用には以下が含まれます:
機械フレーム、ロードセル、追加のロードセル、テンシャルグリップ、圧縮プラテン、曲げ治具、ピール固定具、伸長計、安全エンクロージャー、ソフトウェア、標準固有の方法、環境アクセサリー、取り付け、校正、トレーニング、貨物、予備部品などが含まれます。
1つのサプライヤーがこれらのアイテムのほとんどを含んでいる場合もあります。
別の人はフレーム、ロードセル1、グリップセット1つを提示することもあります。
2回目の見積もりは安く見えるでしょう。
そうでないかもしれません。
より有用な質問は次の通りです:
納品から有効な検査結果までの費用はいくらかかりますか?
そして、次の質問をします:
今後5年で有効な結果を出し続けるにはどれくらいの費用がかかるのでしょうか?
これがシステム全体のコストを比較する上でより良い基準となります。
製造元、販売業者、または商社ですか?
「UTMサプライヤー」とは、非常に異なるビジネスを指すこともあります。
製造業者は自社製品ラインの下で試験システムを設計または構築します。
認可されたディストリビューターは 特定の市場で製造業者を代表し、貴重な現地での設置、校正、トレーニング、サービスを提供することがあります。
商社や一般サプライヤーは 、1つまたは複数の工場から機械を調達することがあります。
これらのモデルのいずれも自動的に不適格ではありません。
重要なのは、エンジニアリングやサービスの問題が発生したときに誰が責任を負うべきかを知ることです。
誰が担当しているのかを尋ねてください:
-
機械工学、
-
ソフトウェアサポート;
-
カスタムフィクスチャー、
-
設置;
-
校正;
-
訓練;
-
保証;
-
予備部品;
-
長期的な技術サポート。
標準化された通常の機械であれば、強力なローカルディストリビューターのサポートが価値があります。
高度にカスタマイズされた部品試験では、メーカーのアプリケーションや治具エンジニアに直接アクセスできることがより重要になる場合があります。
UTMサプライヤーを比較する際の赤信号
容量は示されていますが、測定範囲は示されていません
「50 kNの容量」は機械的な限界を示しています。
提案された測定システムが実際の労働力に適しているかどうかはわかりません。
フォースの精度と該当する検証済み射程を尋ねてください。
「標準グリップ」は、標本の審査前に選定されます
何の標準ですか?
フィルム、ゴム、金属、繊維、ワイヤー、接着剤の試料は、非常に異なるグリップ方法を必要とすることがあります。
サプライヤーが試料を見る前に器具を選択した場合は、どのような仮定がなされたのかを尋ねてください。
クロスヘッドトラベルは利用可能な標本延長として示
されます それは同じことではありません。
提案されているロードセル、アダプター、グリップを設置した使えるテストスペースを求めてください。
ASTMやISOの番号が数十個表示されますが、構成自体は決して変わりません
UTMは多くのテスト方法をサポートすることがあります。
1つのグリップ、1つの速度、1つのストレイン測定セットアップだけでは、すべてを満たすことはできません。
提案された構成は、標準を試料の形状、速度、グリップ、伸長測定、計算と結びつけるべきです。
「エクステンソメーター含め」とどっちがどれか、なぜかは説明しない
ゲージの長さ、ひずみ範囲、接触または非接触の測定、試料との適合性について質問してください。
伸長計は単にアクセサリーの数を増やすだけでなく、測定要件を解決すべきです。
カスタムフィクスチャーは見積もりなしで見積もりを出
します特殊な部品の場合、装填方向、取り付け、位置合わせ、利用可能なスペース、予想される故障モードがすべて重要です。
キャリブレーションは「工場出荷時キャリブレーション」で終了します
来年はどうなるのか聞いてみてください。
誰が再調整を行っているのですか?追跡可能とは何か?どのような書類が提供されていますか?このサービスはあなたの地域で実施できますか?
どのUTM構成を調査すべきでしょうか?
これらは選択ルールではなく出発点です。
| 応用 | メインセレクションチャレンジ | システム方向 |
|---|---|---|
| 薄膜/ホイル | 低力+グリップ | 低力精度UTM |
| 接着ピール | 低力+治具形状 | 低力UTM+ピールフィクスチャー |
| ゴム/エラストマー | 高い伸長 | ロングトラベルシステム+適切なグリップ |
| プラスチック | 力+ひずみ+多重法 | 汎用電気機械式UTM |
| フォーム | 圧縮ジオメトリ | 適切なロードセル+プラテン |
| 繊維 | 滑り/グリップダメージ | UTM+テキスタイルグリップ |
| ワイヤー/ケーブル | グリップ+ゲージ長 | 用途特化グリップ |
| 金属引張 | 高力+エクステンソメトリー | 二列/床立型UTM |
| 完成部品 | 治具+アライメント | カスタムテスト構成 |
資料名だけでは能力を選べません。
「プラスチック」とは、20 N未満で破片する薄膜や、数十キロニュートンを必要とする強化部品を指します。
見積もりを依頼する前に答えるべき質問
メーカーに連絡する前に、できる限りこれらの質問に答えてください。
何をテストしているのですか?
珍しい標本の材料、製品、図面や写真を提供してください。
どの検査方法が適用されますか?
該当する場合は標準と改訂を含めてください。
どんな部隊を期待している?
不明な場合は、材料強度、断面積、過去のデータ、またはサンプルを提供してください。
標本はどのくらい変形するのでしょうか?
これにより、フレーム容量の問題になる前に移動要件を決定できます。
標本はどのように保管されるのでしょうか?
「引張グリップ」だけではすべての素材に適用できません。
ひずみや変位はどのように測定されるべきでしょうか?
クロスヘッド、接触伸長計、非接触測定は異なる問題を解決します。
報告書にはどのような結果を記載すべきでしょうか?
ピークフォース、強度、弾性率、降伏、伸長、ピール平均、それとも他の何かですか?
これらの回答は、要求された容量以上に必要な機械について多くを明らかにしていることが多いです。
UTM RFQに含める内容
有用なRFQは長くなくてもよい。正しい情報が必要です。
材料/製品:プラスチック、ゴム、金属、フィルム、接着剤、繊維、部品など
テスト基準および改訂:該当する場合。
試験タイプ:引張/圧縮/曲げ/剥離/せん断/その他。
期待される労働力:単なる要求されたフレーム容量だけではありません。
試料寸法:可能な限り図面を添付してください。
速度テスト:または標準を提供する。
グリップ分離開始:多くの引張試験で重要です。
予想される延長/必要な移動:特にエラストマー、フィルム、繊維に関しては。
ひずみ測定:クロスヘッド/接触伸長計/非接触/不確か。
グリップまたは器具の要件:非標準標本の写真を含めること。
試験環境:常温/高温/低温/制御環境。
必要な出力:力、強度、弾性率、伸長、降伏、平均ピールなど。
検査量:シフト、1日、週あたりの検査数。
校正要件:検査機関、顧客、認定要件を明記してください。
試験については有用なRFQがあります。
メーカーはその後、機械の設定を行うことができます。
ユニバーサル試験機で一般的に使われる標準
2つのカテゴリーを分けておきましょう。
ISO 7500-1やASTM E4などの規格は、試験機や力計測の検証について扱っています。
材料試験方法は、試料自体がどのように試験されるかを定義します。
一般的な例としては、ASTM D638およびプラスチックに関するISO 527、エラストマーに関するASTM D412、ASTM D790曲げ試験にはASTM D695およびISO 604、圧縮試験にはASTM E8/E8M、ISO 6892-1 金属引張試験。
この方法は試料の形状、試験速度、予荷重、グリップ、ひずみ測定、計算、報告に影響を与える可能性があります。
したがって、サポートされる標準番号の長いリストよりも、提案されたシステムが必要な特定の手法を再現できるかどうかの確認があまり役に立ちません。
FAQ
ユニバーサルテストマシンとは何ですか?
ユニバーサル試験機は、力、排気量、必要に応じてひずみを測定しながら、試料に制御された機械的荷重をかけます。適切な治具とセンサーを備えれば、1つのフレームで引張、圧縮、曲げ、剥離、せん断などの機械的試験を支えることができます。
「ユニバーサル」とは、すべての機械がすべてのテストを最初から行うという意味ではありません。構成によって実際に何ができるかが決まります。
ユニバーサル試験機は引張試験機と同じものなのでしょうか?
これらの用語はしばしば重複しています。
引張試験機は主に試料の引き抜きに使われますが、汎用試験機は通常、張力試験だけでなく圧縮、曲げ試験、その他の機械的試験にも対応可能です。
したがって、多くの現代的な引張試験機は実用的にはUTMとされています。
どのくらいの容量のUTMが必要ですか?
まずは予想される最大試験力から始め、必要な測定範囲、機械的余裕、治具荷重、移動、将来の応用を考慮します。
素材名だけで容量を選ばないでください。
低力で高伸長の試料は、はるかに強い短伸長試料よりも要求の高い移動要件を生み出します。
ユニバーサルテスト機器のメーカーはどう比較すればよいでしょうか?
ブランド名だけでなく、提案されているテストシステムを比較してください。
使用可能な力の測定範囲、フレーム容量、テストスペース、トラベル、グリップ、伸長測定、ソフトウェア、校正、サービス、治具工学、将来の拡張可能性などを見てください。
同じ名目容量を持つ2台の機械が必ずしも同等とは限りません。
UTMのRFQには何を含めるべきでしょうか?
最低限、試料または材料、試験標準、予想される力、試料のサイズ、試験タイプ、必要な移動距離または期待伸長、必要な結果、そしてひずみ測定の要件を必ず記載してください。
部品や非標準試料の場合は、図面や写真を添付してください。
最終選考ノート
UTMはフレーム容量から内側に選ばず、テストの外側から選択すべきです。
まず試料、方法、期待力、変形、グリップ、ひずみ測定を定義してください。次に、メーカーが提案するシステムがそのテストをどれだけ再現できるかを比較します。
最も安価なフレームが必ずしも最も低コストの試験システムとは限りません。
そして、最も大容量の機械が必ずしもより良い機械とは限りません。
まずテストの定義を教えてください。次に機械を選んでください。
UTMの設定で助けが必要ですか?
ITM-LABに試験基準、試料寸法、予想作業力、必要な移動距離、試験速度、必要な結果を送信してください。
非標準製品や部品の場合は、図面や写真を含めてください。
ITM-LABは、アプリケーションに適した荷重フレーム、ロードセル、グリップまたはカスタム治具、エクステンソメトリー、ソフトウェア、テストスペースを評価できます。
