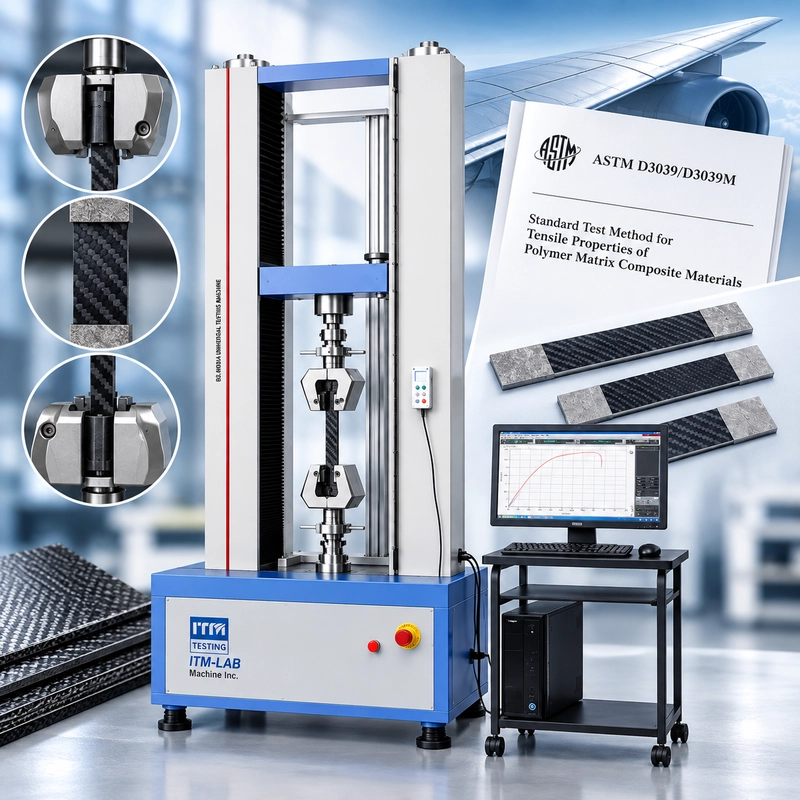

幅15mmのカーボンファイバークーポンは40 kNの試料には見えません。
It can. be.
これはASTM D3039引張試験システムを最初に指定した人々の注意を引っ張ります。クーポンは小さいですが、断面積が小さく、高いラミネート強度を組み合わせることで、破壊荷重は数十キロニュートンに達することが可能です。
力容量は最初の問題に過ぎません。
試料が滑ったり、グリップ付近で損傷したり、アライメント不良で曲がったり、タブの横で破損した場合、完全に校正されたロードセルでも再検討に値する結果を生み出すことができます。
したがって、優れたASTM D3039のセットアップは機械ではなく試料から始まります。
本ガイドではASTM D3039複合材料引張試験の実務的な決定事項、期待される力、グリップと荷重の導入、タブ、アライメント、ひずみ測定、破壊挙動、そしてそれらの要件が完全な引張試験システムにどのように結びつくかを紹介します。
ASTM D3039が実際に測定しているもの
現行の現行版、ASTM D3039/D3039M-17(2025))は、高弾性率繊維で強化されたポリマーマトリックス複合材料の面内引張特性の決定を扱っています。この方法の範囲内では、複合材料は連続または不連続繊維の補強材料に限定され、試験方向に対してバランスが取れ対称な積層
材が使われています。実務上、テスト経路は単純です:
複合積層板→ クーポン → 軸方向引張荷重 → 材料応答
試験プログラムによって、D3039を用いて得られる特性には、極限引張強度、極限引張応力、引張弦率、ポアソン比、遷移ひずみなどが含まれます。
これは機器を指定する際に重要な区別を生み出します。
極限引張強度に主に関心のある実験室は、弾性率やポアソン比を必要とする実験室と同じ測定構成を必ずしも必要とは限りません。
つまりRFQが次のように述べている場合:
ASTM D3039 引張試験機が必要です。
まだかなりのことを知る必要があります。
どのラミネートがテストされているのか?クーポンの寸法はどのくらいですか?どの程度の力が予想されますか?標本はどのように掴むのでしょうか?実験室は強度だけが必要なのか、それともひずみに基づく特性も必要なのか?
これらの問題がテストシステムを定義します。
Start with the coupon, Not the machine(機械)ではなく
ここで簡単な計算が役立ちます。
初期の機器見積もり:
予想引張力 ≈断面積 × 予想引張応力
長方形クーポンの場合:
断面積=幅×厚さ
Take a illustrative specimen it:
幅15mm×厚さ2.0mm
。その断面積は:
15 × 2.0 = 30 mm²
では、ラミネートがおおよそ以下で破損すると仮定します:
1,200 MPa
なぜなら1 MPa = 1 N/mm²:
30 mm² × 1,200 N/mm² ≈ 36,000 N
したがって推定故障力は次の通りです:
≈ 36 kN
標本は小さい。しかし、フォースはそうではないかもしれません。
次に、2mmの厚さを保ちつつ幅25mmの同じラミネート例を作ります:
25 × 2 = 50 mm²
同じ引張応力で:
50 mm² × 1,200 N/mm² ≈ 60,000 N
or:
≈ 60 kN
同じ例材料。厚さは同じです。それでも比較的小さなクーポンです。
非常に異なる機械要件です。
これらの数値は例示的な機器サイズ計算のみです。これらはASTM D3039の試料寸法、定められた引張強度、または受け入れ基準ではありません。
ASTMはまた、材料準備、レイアップ、積層順序、試料準備、コンディショニング、環境、アライメント、グリップ、試験速度、空隙含有量、補強容積などの要素を引張応答に影響を与える変数として特定します。
したがって、有用な開始順は次の通りです:
ラミネート → 試料寸法 → 期待引張応力 → 期待力
Not:
ASTM D3039 → 機械容量
Getting the load into the Laminate
十分な機械容量だけでは複合引張試験の良さを保証するわけではありません。
機械はその力をラミネートに伝える必要があります。
ロードパスについて考えてみてください:
Machine → Grip → タブ / グリップ領域 → ラミネート → ゲージセクション
グリップが標本を保持できなければ滑ります。
グリップ装置がラミネートを損傷した場合、損傷は試料が保持されている場所から始まる可能性があり、引張応答を評価するべき場所から始まることがあります。
荷重が不均一に入ると、グリップ領域がテストで主な問題となることがあります。
ここでタブが議論に関わる。
What is the Tab Solving?
タブは複合引張試験で一般的ですが、すべてのD3039試料に共通するチェックボックスではありません。
Public D3039のテストガイダンスではタブはすべての場合に必須ではなく、一方で一方向材料に推奨される使用方法も説明されています。実際には、タブはグリップによる損傷から複合材を保護し、荷重の伝達を改善します。
工学的目的はシンプルです:
グリップで新たな故障問題を起こさずに必要な引張荷重を移す。
タブの材料、形状、接着、試料表面、グリップ圧、顎の相互作用などが荷重移動に影響を与えます。
良いタブでもアライメントの悪さは救いません。
意図された荷重条件は軸方向です。概念的には:
機械軸 ≈ グリップ軸 ≈ 標本軸
オフセット試料、角度のずれ、または不均一なクランプは、引張試験を意図したものに曲げが生じる可能性があります。ASTMは、引張応答に影響を与える要因として、試料の整列とグリップを具体的に特定しています。
役立つ診断質問の一つは以下の通りです:
クーポンはどこで何度も壊れるの?
もし試料が意図された試験領域ではなく、機械が保持している場所で繰り返し失敗した場合は、単にグリップ圧力を上げる前にセットアップを確認してください。
完全なロードパスに注目が必要です。
Specimen Dimensions are the resultの一部
ですロードセルは力を測定します。
これは直接的な引張強度を測定するものではありません。
長方形複合クーポンの場合、引張応力は試料の元の断面積に対する力に基づいています:
引張応力=力/元の断面積
幅と厚さは計算された材料結果に影響を与えます。
これは重要です。なぜなら、優れた力測定でも誤った試料面積を補正できないからです。
入力された厚さが誤りの場合、荷重セルは力を正しく報告できますが、計算された引張応力は誤りです。
実用的なD3039試験ガイダンスでは、ゲージセクションの複数の場所で試料の幅と厚さを測定し、その測定値を用いて断面積を算出する方法を説明しています。
複合クーポンの場合、試料表面が完全に均一でない場合、寸法測定も注意が必要です。
全体のセットアップのごく一部ですが、最終的な応力計算に直接反映されます。
Strengthのみ—それともモジュラスも必要ですか?
この質問はテストシステムを変更することがあります。
仮定してラボラトリーAが:
究極の引張強度
Laboratory B needs:
極限引張強度 + 引張ひずみ + 弦率 + ポアソン比
両者ともASTM D3039試験を実施しています。
必ずしも同じ測定構成を必要としません。
ロードセルが力を提供します。
試料の幅と厚さにより、その力を応力として表現できます。
Modulus needs something else:
試料ひずみの適切な測定。
D3039の用途では、ひずみ計と伸長計を用いたひずみ測定の公的な試験ガイダンスが説明されています。ポアソン比が必要な場合は、横方向および縦方向のひずみ情報も必要です。
機械のクロスヘッドの動きは自動的に試料ゲージ断面ひずみとして扱われるべきではありません。
クロスヘッドの変位はテストシステムの他の部分の動きやコンプライアンスも含まれます。ひずみに基づく性質が重要な場合、ひずみ測定方法は決定する性質を中心に選択すべきです。
これで2つの別々の機器の質問が生まれます:
システムはどのくらいの力を測定しなければならないのか?
試料変形はどのように測定すべきか?
強さのみのプログラムの場合、2つ目の質問は比較的単純かもしれません。
モジュラス、ひずみ、またはポアソン比については、コアシステム仕様の一部となります。
壊れたクーポンは結果の一部です
機械は42.8 kNで停止します。
42.8 kNをスプレッドシートにコピーする前に、クーポンを確認してください。
どこで失敗したの?
グリップ付近に目に見える損傷はありましたか?
試料は縦方向に分裂したのか?
角度をつけて破損しましたか?
故障はタブ周辺に集中していたのか、それともグリップ部分に集中していたのか?
類似したピークフォース値は、機械的に異なる出来事から生じることがあります。
ASTM D3039は構造化された故障モード識別手法を使用しているため、すべての試験を単一の最大力値に還元するのではなく、故障の位置と外観を記録・解釈すべきです。
だからといって、異常な骨折を自動的に破棄すべきではありません。
つまり、力の値と物理的試料は同じ解釈に属するということです。
グリップ近くでの繰り返しの故障は、荷重導入、アライメント、タブの状態、グリップ、試料準備の確認を促すべきです。
これは新しいセットアップを開発する際に特に有用です。
もし複数のクーポンが同じ意図しない場所で繰り返し失敗した場合、テストはラミネートの状況よりもセットアップについて何かを教えている可能性があります。
ピークフォースはテスト終了のタイミングを教えてくれます。壊れたクーポンは何が起きたのかを教えてくれます。
A 49.5 kN Specimen and a 50 kN Machine
ここで実用的な機器の問い合わせを考えてみましょう。
A customer sent send:
| Test Requirement | Information |
|---|---|
| Standard | ASTM D3039 |
| Material | CFRP Laminate |
| Specimen Width | 15 mm |
| Specimen Thickness | 2.2 mm |
| 期待引張強度 | 1,500 MPa |
| Required Results | 引張強度 + modulus |
| Test Volume | 30 specimens/day |
start with the crosssection:
15 mm × 2.2 mm = 33 mm²
次に初期の兵力推定を行います:
33 mm² × 1,500 N/mm² = 49,500 N
or:
≈ 49.5 kN
繰り返しますが、これは例示的な機器サイズの例であり、ASTM D3039規定の試料や力ではありません。
ここで重要な部分が来ます。
ITM-LAB RS-8000の範囲は50 kN.
推定49.5 kNの破壊力は、50 kNのRS-8000を自動的に正しいシステムと判断しますか?
計算ではそれが証明されていません。
これは予想される試料の破壊負荷がすでにその構成の上限容量に近いことを示しています。
推定される上部力、試料の変動性、最終寸法、グリップ配置、ロードセルの動作範囲を理解する必要があります。
そしてこの顧客はmodulusを必要としているため、ひずみ測定は依然として定義が必要です。
システム設定前に、有用なフォローアップ情報として以下が含まれます:
期待される上部試料力はどれくらいですか?
どのラミネートとファイバーの方向がテストされているのか?
標本ごとの差はどのくらい予想されますか?
タブは使われますか?
どのグリップ方式が必要ですか?
ひずみはどのように測定されるのか?
テストは実験室環境に限定されるのでしょうか?
非環境試験がプログラムに含まれる場合は、最終システム構成前に定義しておくべきです。なぜなら、利用可能な試験空間、グリップ、ひずみ測定装置に影響を与える可能性があるためです。
主な違いは以下の通りです:
計算された49.5 kNの予想故障負荷は、自動的に50 kNの試験システムを指定するのとは異なる。
RS-8000 または RS-8000A?
複合材料引張用途において、ITM-LABは2つの関連するユニバーサル試験機の容量範囲を提供しています:
RS-8000: 10–50 kN
RS-8000A: 100–300 kN
選択は以下に縮小してはいけません:
Small coupon → RS-8000
RS-8000A → Large coupon
また、そうあるべきでもありません:
GFRP → RS-8000
CFRP → RS-8000A
材料名だけで機械の容量を決定するわけではありません。
試料と期待負荷が行われます。
Start with:
Width × Thickness
↓
断面面積
↓
Area × Expected Tensile Stress
↓
Expected Force
次に考えます:
ロードセル → グリップ/タブ → アライメント → ひずみ測定 → トラベル/テストスペース
10–50 kNの範囲内に適切に収まる複合試料の場合、RS-8000を評価できます。
より強力な構成や大幅に大容量のプラットフォームを必要とする実験室では、100–300 kN RS-8000Aの範囲を評価できます。
最大容量だけが考慮事項ではありません。
ほとんどの日産試料がはるかに低い力で試験される場合でも、ロードセルの選択は依然として重要です。グリップは標本に合っていなければなりません。ひずみ測定は必要な性質に適合しなければなりません。
目的は単に利用可能な最大のフレームではなく、バランスの取れた測定システムです。
ASTM D3039 RFQに添付する内容
ご連絡前に完成した実験室仕様書は必要ありません。
But:
ASTM D3039、引用してください。
システム設定には十分な情報がありません。
有用な最初のRFQには以下が含まれます:
- 複合材料および補強タイプ;
- ラミネート / レイアップおよび試験方向;
- 標本図面(もし可能);
- 試料の幅、厚さ、長さ;
- 期待引張強度または期待破壊力;
- tab付きまたは未タブの標本情報;
- 必要結果:強度のみ、または強度プラスひずみ/弾性率/ポアソン比;
- テスト温度または環境要件;
- 1日あたりのおおよそのテスト数。
グリップ方式やひずみ測定法がすでに定義されている場合は、それも含めてください。
珍しい試料の場合、「カーボンファイバー引張試験」という表現よりも図面や物理試料の方がはるかに有用です。
目的はテストに合わせてマシンを構成することであり、早すぎる選択をしたマシンにテストを当てはめることではありません。
ASTM D3039 複合引張試験システム選択ロードマップ
ASTM D3039 複合材料引張試験FAQ
ASTM D3039は何に使われているのか?
ASTM D3039/D3039Mは、高弾性率繊維で強化されたポリマーマトリックス複合材料の面内引張特性を決定するために用いられます。得られるデータは、材料仕様、研究開発、品質保証、構造設計・解析に活用されます。
ASTM D3039試験の機械容量はどのように推定すればよいですか?
有用な最初の推定値は次の通りです:
予想力 ≈ 試料幅 × 試料厚 × 予想引張応力
これはおおよその試料の必要量を提供します。最終的なシステム選択では、期待される上方力、ロードセルの動作範囲、グリップ、該当する場合はタブ、ひずみ測定、利用可能な試験スペースも考慮すべきです。
なぜ小さなCFRPクーポンに高引張試験機が必要なのでしょうか?
必要な力は試料の断面積と積層によって発生する引張応力の両方に依存します。
例えば、30 mm²の試料が示す1,200 MPaに達すると約36 kNに相当します。小さな物理的寸法が必ずしも低力試験を意味するわけではありません。
ASTM D3039にはタブが必要ですか?
すべての標本構成に対しては適用されません。公的なD3039テストガイダンスでは、タブはすべてのケースで必須ではなく、一方向性の材料には推奨されていると記載されています。実務的な役割は荷重移動の管理とグリップによる試料損傷の軽減です。
ASTM D3039試験でひずみはどのように測定されるのか?
必要な特性や試料構成に応じて、適切な伸長計やひずみゲージの配置が使用されることがあります。ポアソン比が必要な場合は、縦方向および横方向のひずみ情報の両方が必要です。
なぜ複合引張試料はグリップ付近で何度も壊れるのでしょうか?
繰り返しのグリップ領域の破損は、グリップ配置、タブの状態、荷重導入、アライメント、試料準備の確認を正当化する場合があります。ピークフォース値は、亀裂の位置や外観とともに確認する必要があります。
RS-8000はASTM D3039に使用できますか?
RS-8000は 10–50 kNをカバーします。予想される試料力と他の測定要件がそのシステム範囲内に適切に適合している場合に評価できます。ASTM D3039自体は必要な機械容量を定めていません。
RS-8000Aを検討すべき時期は?
RS-8000Aは100–300 kNをカバーし、より高力の複合材料試料やより広い高容量プラットフォームを必要とする実験室で評価可能です。ロードセルの選択、グリップ、ひずみ測定、試料形状、試験スペースの要件も引き続き考慮する必要があります。
Build the Test Around the Specimen
ASTM D3039が試験方法を定義しています。
すべての複合実験室が同じ引張機を必要とするわけではありません。
ある研究所では、引張強度の比較的低い力クーポンを試験している場合があります。
別のモデルでは、50 kNシステムの上限に近い高強度CFRP試料を持つことがあります。
3分の1は複数のラミネート構成にまたがる強度、弾性率、ポアソン比を必要とする場合があります。
すべての 3つはASTM D3039で動作可能です。
装備要件は異なる場合があります。
より有用な選択パスは以下の通りです:
ラミネート→試料形状 → 荷→セル→グリップ / タブ →アライメント →ひずみ測定 →
ITM-LABの場合、RS-8000 (10–50 kN) および RS-8000A (100〜300 kN)は、異なる複合材料の引張要件に応じて評価可能な2つの容量範囲を提供します。
ASTM D3039試験システムを計画している場合は、ラミネート情報、試料図面、幅、厚さ、予想引張強度、必要な結果、試験環境などをお送りください。
これらの詳細は標準的な数値よりも、適切なテストシステムについて多くを教えてくれます。
